STMicroelectronics STEC01接地経路安全スイッチ
STMicroelectronics STEC01接地経路安全スイッチは、統合型プログラマブル12mΩパワースイッチが特徴で、タイマベースの回路によって管理されています。STEC01には、パワーアプリケーションの接地経路を中断するように設計された3つのタイマがあります。これは、冷却ウィンドウ中のプラットフォームの再起動を抑制する最長ON時間後です。その他の機能には、数秒～数百秒までで設定できる最大ON時間、および1、5、20分にプログラミングできる冷却ウィンドウがあります。タイミングは、プログラマブル発振器と固定発振器に接続されている3本のマルチレベル入力ピンを使用して設定できます。
入力連続またはパルス信号がPWMピンに印加されると、STEC01接地経路安全スイッチの内部ロジックカウンタがスタートします。PWMピンでの動作が停止すると、デバイスが自動的にアイドルモードになり、通常の動作で新しい有効なPWM信号が適用されることを待ちます。STEC01スイッチによって障害状態が検出されるとリセットパルスが作成され、安全MOSFETがOFFになり、あらかじめ定義されたステートマシンに従って管理されます。
STMicroelectronics STEC01接地経路安全スイッチは、内部パワーMOSFETを使用して最大7Aまでの連続電流機能を実現しています。さらなる大電流が必要な場合、GDRVピンを介して駆動される外部パワートランジスタがさらに大きな電流をサポートします。HW_RESET入力ピンは立ち上がりエッジが特徴で、これによってRESET_FAULTピンで50msのパルスが生成され、外部電源の接続を通知するために使用できます（例: USB).
特徴
- 入力電圧範囲2.2～5V
- 標準12mΩ NチャンネルFET RDS(on)
- 7A連続電流能力
- 4Hz～5kHzのPWM制御信号（30%～100%負荷サイクルあり）
- 30µAバッテリ供給電流
- プログラマブルタイマ2個: T1、T3
- 固定タイマT2 1個
- 入力の低電圧ロックアウト
- VFQFPN 3x3x0.9 16L、0.5mmピッチパッケージ
アプリケーション
- 電子タバコ
- タイミング/リセット回路
- 接地経路保護回路

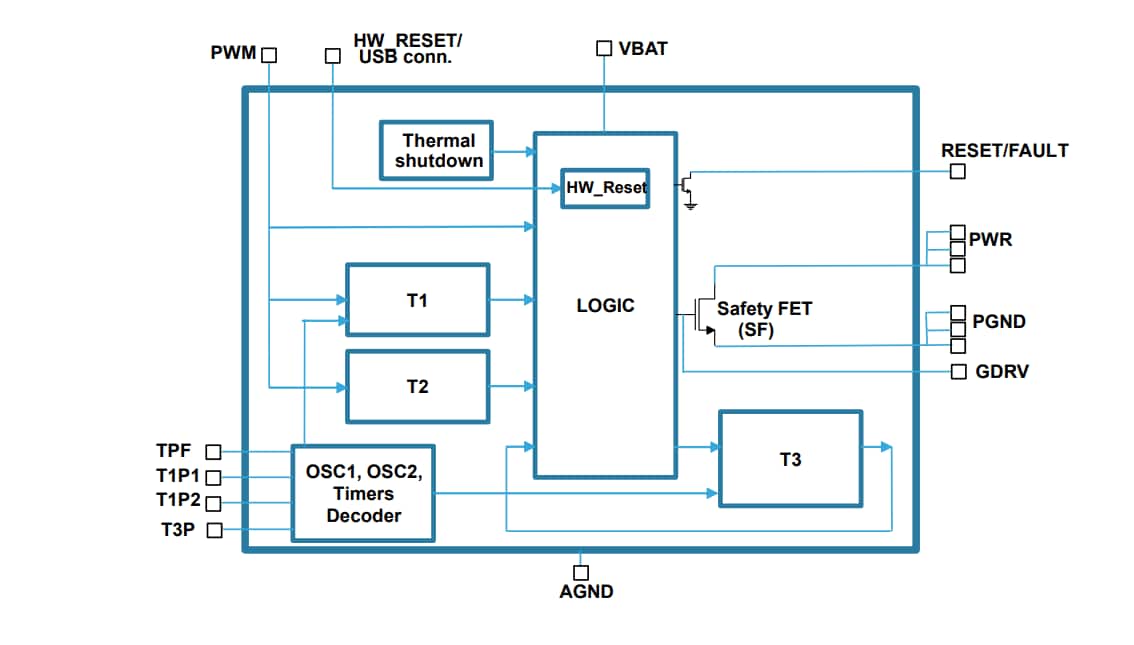

ブロック図
