STMicroelectronics STM32WBA6ワイヤレス・マイクロコントローラ
STMicroelectronics STM32WBA6ワイヤレスマイクロコントローラには、性能、効率性、柔軟性が備わっています。この超低消費電力デバイスは、Bluetooth® LEおよびIEEE 802.15.4-2015に準拠した強力な無線機能を内蔵しています。このMCUは、高性能Arm® Cortex®-M33 32ビットRISCコアを搭載し、最大100MHzの周波数で動作します。
STMicroelectronics STM32WBA6 ワイヤレス マイクロコントローラは、Bluetooth LE、Matter、Threadおよび
、Zigbee® をサポートする2.4GHz無線を内蔵しており、専有プロトコルや同時動作モードに適しています。MCU供給は、最大8本のアンテナと外部パワーアンプの配列をサポートしています。PTA（パケットトラフィックアービトレーション）インターフェイスもサポートされています。
このデバイスは、1.71V ~電源から-40°C～85°C (105°C接合部）および-40°C～105°C (125°C接合部）、3.6Vの温度範囲で動作します。包括的な省電力モードのセットによって、低消費電力アプリケーションの設計が可能になります。このデバイスには、48～121ピンの4つのパッケージがあり、SMPSあり/なしでご用意しています。
特徴
- 高速で信頼性の高いデータ転送を保証する高データレート
- マルチプロトコルの柔軟性(Bluetooth LE、IEEE 802.15.4通信プロトコル、ZigBee、Thread、Matter)
- 通信範囲を拡大する長距離機能
- +10dBmの出力電力により通信範囲を増大させる高出力電力
- バッテリ寿命を延長する低消費電力メッセージング機能
アプリケーション
- 自動車
- スポーツとフィットネス
- ヘルスケア
- エンターテイメント
- ホームオートメーション
- セキュリティと近接
仕様
- ST最先端の特許取得済技術を搭載
- 超低消費電力無線
- 2.4GHz 無線
- Bluetooth LE、IEEE 802.15.4-2015 PHYおよびMACをサポートしているRFトランシーバで、Thread、Matter、Zigbeeをサポート
- 独自のプロトコル
- -96dBm（Bluetooth LE @ 1Mbps）、-100dBm（IEEE 802.15.4 @ 250kbps）でのRX感度
- 1dBステップで最大+10dBmまでプログラム可能な出力電力
- 外部PAのサポート
- パケットトラフィックアービトレーション
- バランを内蔵しBOMを削減
- シングルクリスタル動作
- 無線周波数規制ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15、ARIB STD-T66の準拠が必須のシステムに最適
- Bluetooth LE
- LE 2M
- LEコーディング
- 方向検索
- LE電力制御
- アイソクロナスチャンネル
- 拡張広告
- 定期的な広告
- LEセキュア接続
- LEオーディオ
- メッシュネットワーク
- コア仕様v6.0
- フレックスパワーコントロールによる超低消費電力
- 電源:1.71V～3.6V
- 周囲温度範囲：-40°C～85°C/105°C
- DMAを用いた自律周辺機器、1モードを停止する機能ダウン
- 120nAスタンバイモード（ウェイクアップピン16本）
- 1.33μAスタンバイモード（RTC搭載）
- 1.15µAスタンバイモード（64Kbyte SRAM搭載）
- 5.30µA SRAM搭載64Kbyteストップ2モード
- 29μA/MHz実行モード
- 無線: 4.26mA 0dBmでRx 5.94mA / Tx
- TrustZone® 、MPU、DSP、FPUコアを搭載したArm 32ビット Cortex-M33 CPU
- フラッシュメモリからの0-wait-state実行が可能になる8Kbyte命令キャッシュが搭載されたARTアクセラレータ（周波数最大100MHz、150DMIPS）
- ベンチマーク
- 1.5DMIPS/MHz (Dhrystone 2.1)
- 410 CoreMark®（4.10 CoreMark/MHz）
- メモリ
- 最大2Mbyteデュアルバンクフラッシュメモリ(ECC搭載) (100Kサイクルで512Kbytes)
- パリティチェック付き64Kbytesをはじめとする最大512Kbyte SRAM
- 512byte (32列) OTP
- スイッチオンザフライおよび電圧スケーリングをサポートしている組み込みレギュレータLDOおよびSMPS降圧型コンバータを活用したパワーマネジメント
- クロック管理
- 32MHz水晶発振器
- 32kHz水晶発振器(LSE)
- 内部低消費電力32kHz (±5%) RC
- 内部低周波数32kHz RC (500ppm/°C)
- 内部16MHz工場出荷時トリミング済RC（±1%）
- システムクロック、オーディオ、ADC用PLL
- 割り込み機能が搭載された最大86個のI/O（大部分が5Vトレラント）、最低1.08Vまでの独立電源が備わった最大14個のI/O
- アナログ周辺機器（独立電源）
- 12ビットADC 2.5Msps、ハードウェアオーバーサンプリングで最大16ビット
- 超低消費電力コンパレータ2台
- 通信周辺機器
- 組み込みPHYが備わったUSB OTG高速1個
- SAI (シリアル・オーディオ・インターフェイス) 1台
- 4つのUART（ISO 7816、IrDA、モデム）
- SPI 3台
- 4つのI2C FM+（1Mbit/s）、SMBus/PmBus®
- システムペリフェラル
- タッチセンシングコントローラ、最大24つのセンサ、タッチキー、リニア、ロータリータッチセンサをサポート
- 16ビット高度モータ制御タイマ1個
- 3つの16ビットタイマと2つの32ビットタイマ
- 2つの低消費電力16ビットタイマ（ストップモードで利用可能）
- システィックタイマ2個
- ハードウェアカレンダーとキャリブレーション付きRTC
- ウォッチドッグ2個
- 8チャンネルDMAコントローラ、ストップモードで機能
- セキュリティと暗号化
- ARM TrustZoneおよび安全性の高いI/O、メモリ、周辺機器
- 読み出し保護(RDP)とパスワード保護デバッグが備わった柔軟性に富んだライフサイクルスキーム
- 独自のブートエントリとセキュア非表示保護領域 (HDP) によるRoot of trust
- 組み込みルート・セキュア・サービス（RSS）による安全なファームウェア・インストール（SFI）
- ハードウェア固有キー(HUK)を用いた安全なデータストレージ
- TF-Mによる安全なファームウェアアップグレードサポート
- DPA抵抗がある1台を含む2台のAESコプロセッサ
- 公開鍵アクセラレータ、DPA耐性
- HASHハードウェア加速装置
- 真の乱数発生器、NIST
- SP800-90B準拠
- 96ビットユニークID
- アクティブ改ざん
- CRC演算ユニット
- 開発サポート
- シリアルワイヤデバッグ(SWD)、JTAG
- 埋め込みトレース(ETM)
- ECOPACK2準拠パッケージ

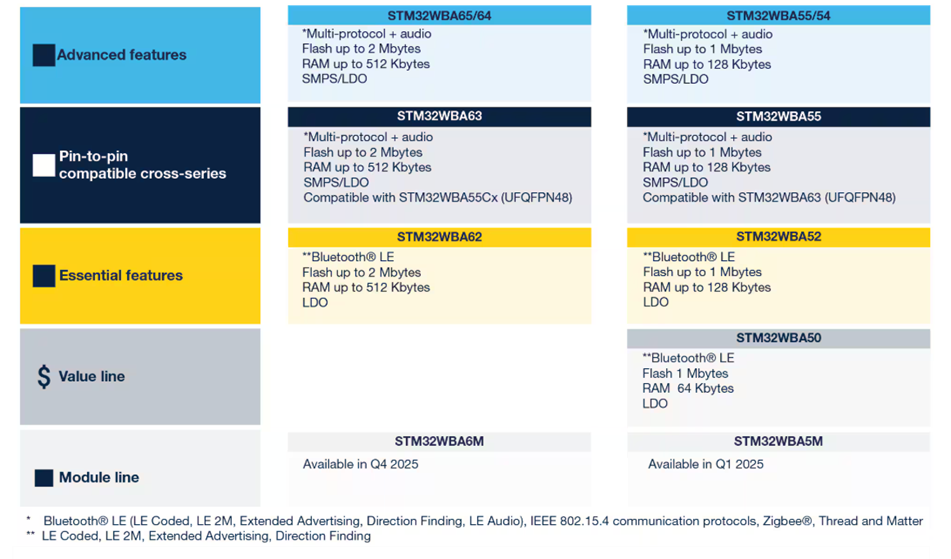

比較
ビデオ
紐づけられているMCU
STMicroelectronics STM32WBA5マルチプロトコルワイヤレス無線MCU
設計者に、BLUETOOTH® LEアプリケーションに必要な性能、効率性、セキュリティをもたらします。
開発ツール
STMicroelectronics STM32WBA Nucleo-64ボード
Bluetooth LE SIG仕様v5.3に準拠した埋め込み型超低消費電力ラジオを搭載です。
STMicroelectronics STM32WBA65I-DK1ディスカバリキット（STM32WBA65RI用）
キットは、完全なデモおよび開発プラットフォームとしてのSTM32WBA65RIマイクロコントローラを備えています。
ブロック図
