STMicroelectronics ECMF2-40A100M6Y車載用コモンモードフィルタ
STMicroelectronics ECMF2-40A100M6Y車載用コモンモードフィルタ は、MIPI APHY、FPD-link III、GMSL、APIX、USB2.0、USB3.2、USB4、HDMI2.0、HDMI2.1などの高速データラインのEMI/RFI コモンモードノイズを効果的に抑制します。従来のディスクリート・コモンモード・チョークとLTCCを置き換えるように設計されたこのデバイスには、コネクタ側に堅牢なESD保護が統合されており、ISO 10605規格に準拠しているため、シグナルインテグリティを強化する最適な手段となります。この2-in-1仕様により、外部ESD保護機能を採用しているディスクリートフィルタに比べ、RF性能が優れています。
ウェッタブルフランク構造のQFN-6L (DFN1414)パッケージに収められているECMF2-40A100M6Yが、自動目視検査(AOI)システムとの互換性を保証します。このコンポーネントは、スペース効率に優れた信頼性の高いソリューションにより製品のEMI/RFI抑制機能の向上を求めている設計者に最適です。
特徴
- AEC-Q101準拠
- MIPI、FPD-link、GMSL、APIX、HDMI2.0、HDMI2.1、USB3.2Gen1/Gen2、USB4準拠の12.5GHz差動帯域幅
- LTE、BLE、Wi-Fi、V2x周波数でのコモンモード減衰
- -15dB(2.4GHz時)
- -15dB@5.9GHZ
- VRM (IR < 70nA)における低漏洩電流
- 自動光学検査を目的としたウェッタブルフランク
- PCBの使用面積が1.89mm2 と小さい
- ECOPACK2 RoHS準拠コンポーネント
- ISO 10605 – C = 150pF、R = 330Ωに準拠
- ±9kV (接触放電）
- ±20kV (空中放電)
- 以下の基準を準拠：
- UL 94 V-0
- J-STD-020 MSL level 1
- IPC7531フットプリントとJEDEC登録済パッケージ
- QFN-6L 1.4mm x 1.35mmパッケージ(DFN1414)
- 動作接合部温度範囲: -55°C ~ +150°C
アプリケーション
- 車載用高速ネットワーク(SerDes、MIPI、LVDS)
- 先進運転支援システム(ADAS)、カメラ、レーダー
- 車載インフォテイメント（IVI）
- デジタルクラスタ

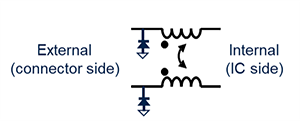

機能系統図
