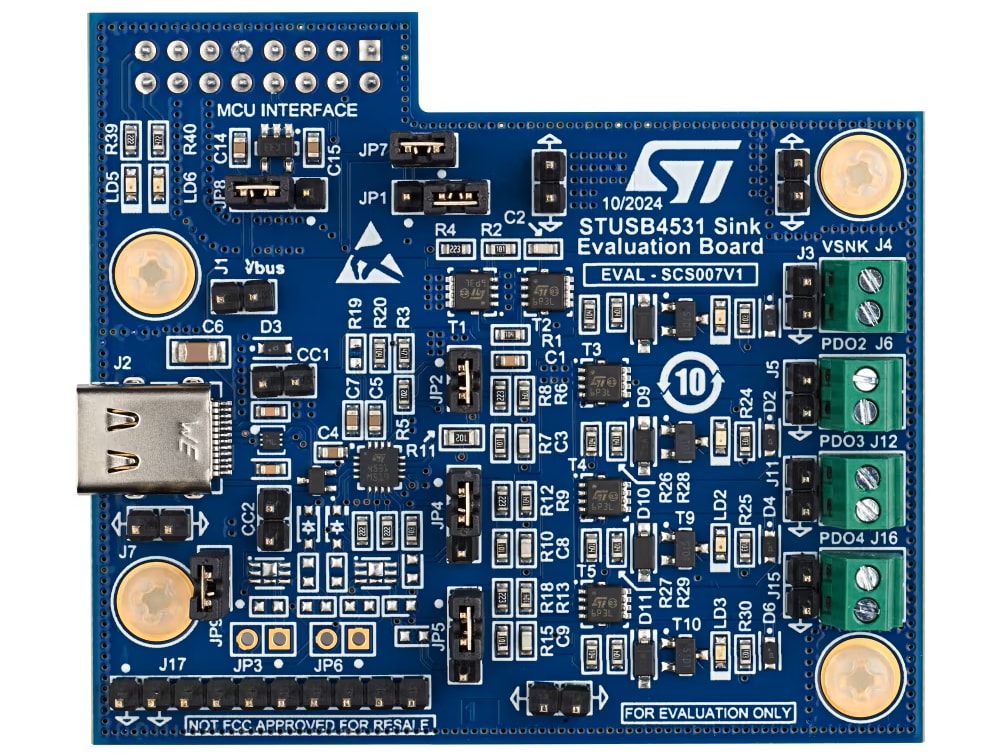

STMicroelectronics EVAL-SCS007V1評価ボード
STマイクロエレクトロニクス (STMicroelectronics) EVAL-SCS007V1 評価ボードは、すぐに使用可能なSTUSB4531 シンク用USB PDコントローラを搭載しています。このデバイスは、ソースとのUSB PDネゴシエーションを管理することで、1つ以上の充電パスの構築を容易にします。また、複数のLEDにより、提供される4つの各出力における電力供給状態を通知します。
STUSB4531 シンク用USB PDのポートは、幅広いアプリケーション（PDP = 30W）に対応するため、3つの固定PDO（5V、9V、15V）と1つの可変PDO（9V〜20V）があらかじめ設定されています。これらのPDOは、専用のグラフィカルユーザーインターフェイス（GUI）を使用して簡単にカスタマイズ可能です。
特徴
- USB PDシンク用ポート（最大100W）
- STUSB4531 USB PDコントローラ（以下に準拠）：
- USB Type-C®（rev 2.4）
- USB PD（rev 3.2）
- TID#：13956
- ステータスLED
- デッドバッテリのサポート
- カスタマイズ可能なスタートアップの特性
- 複数の出力パス
- USB 2,0対応
- 低いBOMコスト、小型フットプリント
アプリケーション
- USBマイクロBとDCバレルの交換
- VBUS駆動、バッテリ駆動、および外部電源駆動のアプリケーション
- セットトップボックス、ビデオカメラ、カメラ、ゲーミング機器、ディスプレイ、TV
- モノのインターネット（IoT）、ドローン、プリンタ、3Dプリンタ
- コンピュータアクセサリ、データハブ
- アクセサリとバッテリ駆動デバイス
- LED照明および工業
- ヘルスケアおよびハンドヘルド機器
- あらゆるType-C/PDシンク デバイス
紐づけられているコントローラ
STMicroelectronics STUSB4531スタンドアロンSINK USB PDコントローラ
このデバイスは、ソフトウェアサポートを必要とせずにソースと電力供給契約を交渉します。
リファレンスデザイン
STMicroelectronics EVAL-SCS006V1 リファレンスデザイン
カスタム電源プラグやDCバレルからUSB Type-C® コネクタへの迅速な移行を実現するために設計されています。
概要
公開: 2026-01-09
| 更新済み: 2026-01-15
