STMicroelectronics HFDAx0D Class-D車載用オーディオアンプ
STMicroelectronics HFDAx0D Class-D車載用オーディオアンプは、最新のインフォテインメントおよびコックピットシステム向けに設計されています。これらの高性能4チャンネルアンプは、高度なBCD技術を使用して構築されており、2MHzの高スイッチング周波数で動作し、コンパクトなPCB設計が可能になり、出力フィルタコストを削減できます。STMicroelectronics HFDAx0Dは、非常に低い全高調波歪み（THD）とノイズで、40kHzまでの広帯域オーディオをサポートし、OEMグレードアプリケーションに適したプレミアムな音質を提供します。
これらのアンプは、独立したチャンネル監視、負荷検出、保護メカニズムをはじめとする堅牢な診断機能が特徴で、システムの信頼性とスピーカの安全性が保証されます。I2S、およびTDMデジタル入力（最大16チャンネル）、高速電源オン、低レイテンシをサポートするこのアンプは、アクティブノイズキャンセレーションや高速オーディオ処理といったアプリケーションに最適です。スタート/ ストップ車両システム対応のコンパクトなLQFP48Lパッケージによって、スペースに制約のある自動車環境を対象とした汎用性の高いソリューションです。
特徴
- AEC-Q100適合
- 供給動作範囲: 4.5V ~ 18V
- EMI準拠は、CISPR25に準じて評価されます
- Class-D BTL出力
- 一体型112dB D/A変換
- バッテリ負荷ダンプ互換 (40V)
- 2MHzスイッチングPWMにより、出力LCのサイズとコストを削減
- I2S、およびTDMデジタル入力（最大16個のチャンネルTDM）
- 選択可能な入力サンプルレート周波数(44.1kHz、48kHz、96kHz、または192kHz)
- 4Ωおよび2Ωスピーカ負荷を駆動できる複数の負荷構成
- MOSFET電力出力によって、高出力電力能力が実現
- 4Ω負荷、14.4V、1kHz、THD = 10%で標準4x29W
- 4Ω負荷、14.4V、1kHz、THD = 1%で標準4x22.5W
- 2Ω負荷、14.4V、1kHz、THD = 10%で標準4x47.5W
- 2Ω負荷、14.4V、1kHz、THD = 1%で標準4x35.5W
- 優れたオーディオ性能
- 1W、4Ω負荷、1W、1kHzで標準THD: 0.015%
- 標準出力ノイズA加重: 27μV
- 4Ω負荷、1W、1kHzで標準クロストーク:100dB
- 4Ω負荷、1W、1kHzで標準SRR: 80dB
- 高速オーディオ処理アプリケーションを対象とした高速ターンオンおよび非常に低いレイテンシ
- ノイズキャンセリングアプリケーション用の非常に低いレイテンシ
- チャンネルが独立したミュート/ プレイ/ ゲイン選択/ 診断を用いた完全な I2C構成可能性
- 4x I2Cアドレス
- I2C、およびCD/ DIAGピン双方で情報を利用できる完全診断マトリックス
- 4つの熱警告
- 閾値を選択できる独立したチャンネルDCおよびAC負荷検出診断
- VCC/GNDへのショートの起動診断
- OCP制限を構成できるOCP保護 (2倍選択可能）
- 入力オフセット検出器
- デジタルアドミッタンスメーター (DAM)
- フリーランニング診断
- 出力電流オフセット検出器
- DC/AC診断
- プレイ検出でのオープン負荷を含む
- DAM
- 負荷電流モニター
- 同期出力ピン
- 電源オン/オフ時のポップ/チェックノイズ、診断時のバッテリ変動に対する耐性
- レガシー（I2C制御なしのバックアップモード）
- 一体型の短絡保護
- ESDの一体型保護（2kV HBM、500V/750VコーナーCDM）
- LQFP48L露出パッドアップパッケージ、7mm x 7mm x 1.4mmサイズ
アプリケーション
- 車載用インフォテイメントシステム
- スマートコクピットオーディオシステム
- マルチチャンネルカーオーディオ増幅
- ノイズキャンセリングオーディオシステム
- OEMグレードオーディオシステム
- 車両システムの起動/停止
- デジタルオーディオアーキテクチャ
- 高性能オーディオ再生
- スピーカ負荷の監視と保護
- コンパクトでスペースに制約のある設計

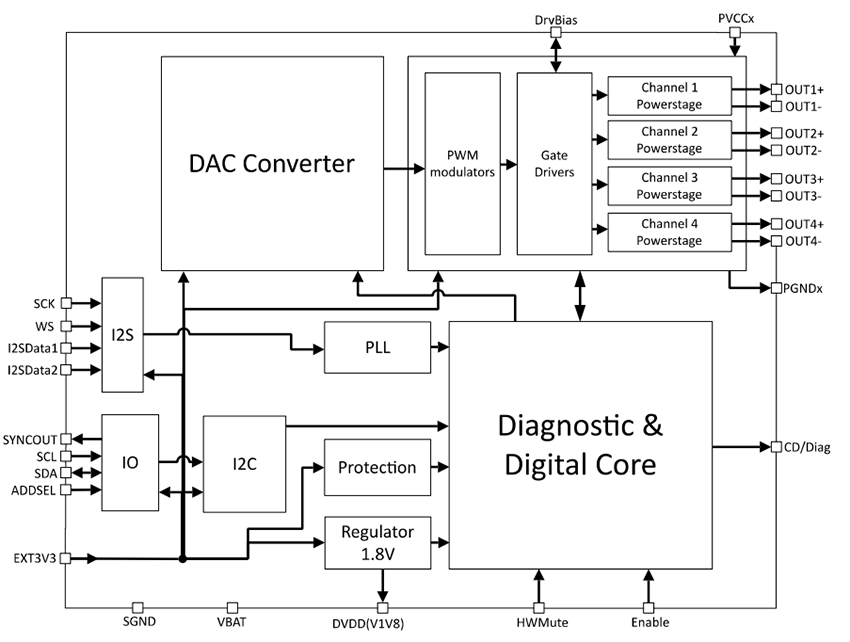

ブロック図

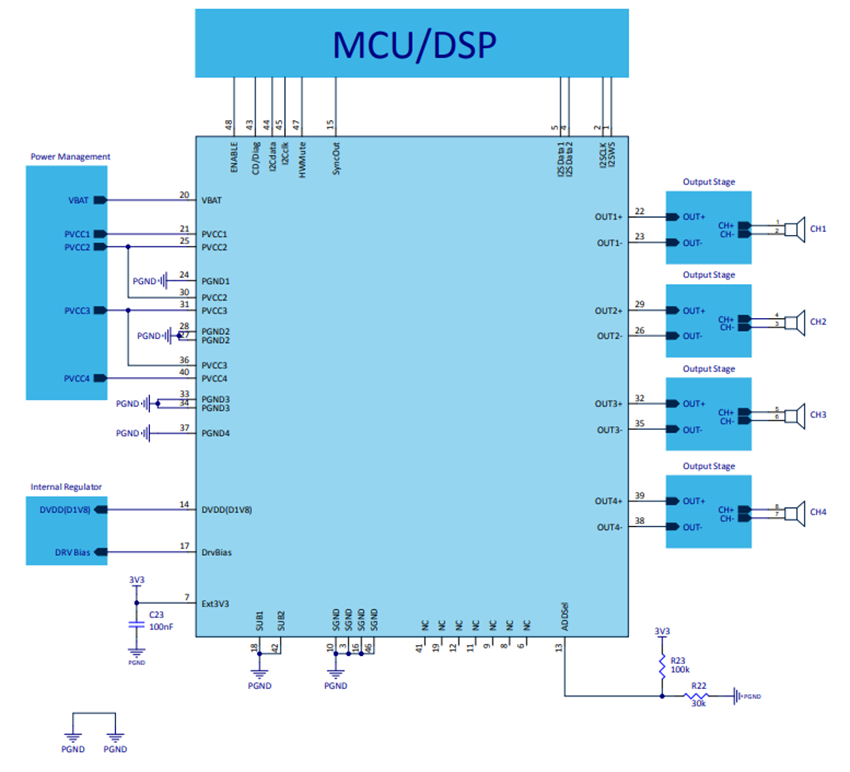

アプリケーション回路
