STMicroelectronics LED1202 12チャンネルLEDドライバ
STMicroelectronics LED1202 12チャンネルLEDドライバは、各チャンネルで最大20mAを供給でき、5Vの出力駆動能力が保証されています。8ビット・アナログおよび12ビット・デジタル調光制御によって、各チャンネルを出力電流別に個別に調整します。システム低ノイズ発生性能は、スロー・ターンオンとターンオフ時間によって改善されました。さらに、位相シフティング機能は、突入電流の低減に役立ちます。これらの内部レジスタは、MCUの干渉のない自動シーケンシング向けに8つのパターンを格納できます。
LED1202ドライバを使用すると、継続時間と繰返回数も構成できるパターン・シーケンスが可能になります。また、このデバイスは、マルチデバイス・アプリケーションにおける共有タイミング同期のための共通クロック・ドメインも実現しています。LED1202で実現しているその他の機能には、サーマルシャットダウンとオープンLED検出があります。
LED1202 I²Cインターフェイスは、高速モード仕様に基づいており、最高400kHzで動作します。理想的には、2本の構成ピン（A0/A1）のみを使用した8個のI²Cアドレスが可能です。LED1202は、Flip-Chip 20パッケージ1.71 x 2.16 x 0.5mm 20バンプ（0.4mmピッチ）、QFN20 3x3パッケージ3 x 3 x 0.6mm（0.5mmピッチ）で販売されています。
特徴
- 供給範囲: 2.6V～5V
- シングルLED向け12チャンネル
- 20mAの通電能力/チャンネル
- 16mAで1％（typ）、2.5mAで2％（typ）の電流整合
- 1.8V互換I²C制御インターフェイス
- 8ビット・アナログ調光による個々の制御
- 12ビット・ローカルPWM分解能
- 8つのプログラマブル・パターン
- プログラマブル・パターン・シーケンス
- 複数デバイス・アプリケーションを対象とした外部同期
- チャンネル間での位相シフト
- オープンLED検出
- 過熱保護
- 8個の構成可能I²Cスレーブ・アドレスとグローバル・アドレス
- 障害フラグピン
アプリケーション
- RGB LED照明、フェードインとフェードアウト呼吸効果、インジケータライト:
- ウェアラブル電子機器
- バッテリ駆動のデバイス
- ポータブルアクセサリ
ビデオ
関連開発ツール
STMicroelectronics STEVAL-LLL007V1評価キット
LED1202ドライバの動作を評価するように構成されています。
STMicroelectronics STEVAL-LLL011V1 LEDドライバ評価ボード
4台のLED1202低自己消費電流LEDドライバとSTM32L073 MCUによって駆動する16台のRGB LEDボードです。

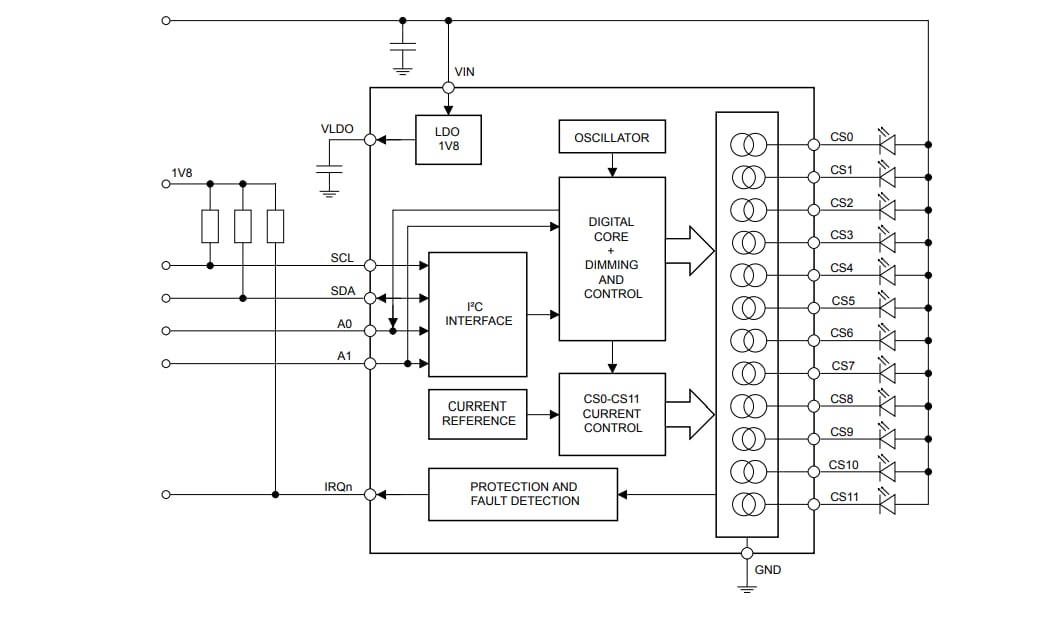

ブロック図
