STMicroelectronics STM32G0ディスカバリ・キット
STMicroelectronics STM32G0ディスカバリ・キットは、ARM® Cortex®-M0+コアベースのSTM32G071RB USB Type-C™および電源供給マイクロコントローラを対象としたプラットフォームです。STM32G0ディスカバリ・キットには、他のUSB Type-C™デバイスとの簡単な接続と相互運用性に必要なすべてのインターフェイスが搭載されています。このデバイスには、データロール、VBUS、IBUSモニタリングといったUSB Type-C™のポート特性が実装されています。STM32CubeMonUCPDソフトウェアGUIと組み合わせると、STM32G0ディスカバリ・キットは、高度ユーザー・モードを実現し、USB Type-C™および電源供給アナライザとして使用できます。
特徴
- STM32G071RBT6マイクロコントローラは、128 Kbyteのフラッシュ・メモリと32 KbyteのRAMを特徴としており、LQFP64パッケージに格納
- プラスチックケース
- 1” 128 x 64ピクセルOLED LCDモジュール（SPIインターフェイス搭載）
- USB Type-C™インターフェイス・プラグケーブル、およびリードセンサ検知付きドアでアクセスできるレセプタクル・コネクタ
- I2Cインターフェイスが搭載された3双方向電流および電力モニタで、VBUS、CC1、CC2保護および絶縁ラインを測定
- 3V～20V (+/-5%) のVBUS可変範囲で電源を維持するオンボードDC/DCコンバータ
- USB Type-C™構成についてのユーザステータスLED 4個
- 電力およびST-LINK通信用のLED 3個
- 選択ボタンが付いた4方向ジョイスティック
- 1個のリセット用プッシュボタン
- IAR、Keil®、GCCベースのIDEなどさまざまな統合開発環境（IDE）のサポート
- ボード拡張コネクタ:
- USB Type-C™プラグケーブル
- USB Type-C™レセプタクル・コネクタ
- ADC、SPI、USART、I2C通信信号を始めとする8ピン拡張コネクタ
- Micro-AB (ST-LINK) 搭載USB
- ボード内部コネクタ:
- 2 x マイクロコントローラからの8ピンGPIOフリーピン（ケースが取り除かれた時に内部的にアクセス可能）
- メイン信号のSB Type-C™テストポイント
- 柔軟性に富んだ電源オプション: ST-LINK USB VBUSまたはUSB Type-C™VBUS
- USB再エニュメレーション機能を用いたオンボードST-LINK/V2-1デバッガ/プログラマ: 大容量ストレージ、仮想COMポート、デバッグポート
- 包括的なフリーソフトウェアライブラリ、およびSTM32Cube™ MCUパッケージで利用可能な用例
関連製品
STMicroelectronics STM32ディスカバリキット
、STM32 MCUの評価を目的とした完全かつ手頃な価格のソリューションです。
ビデオ

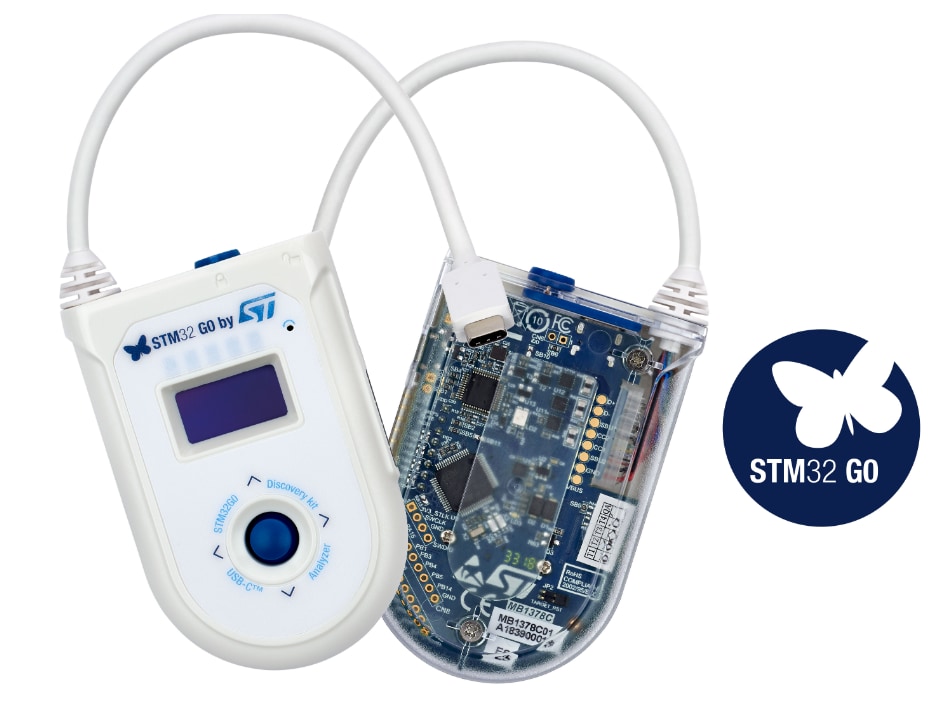

前面図と背面図
