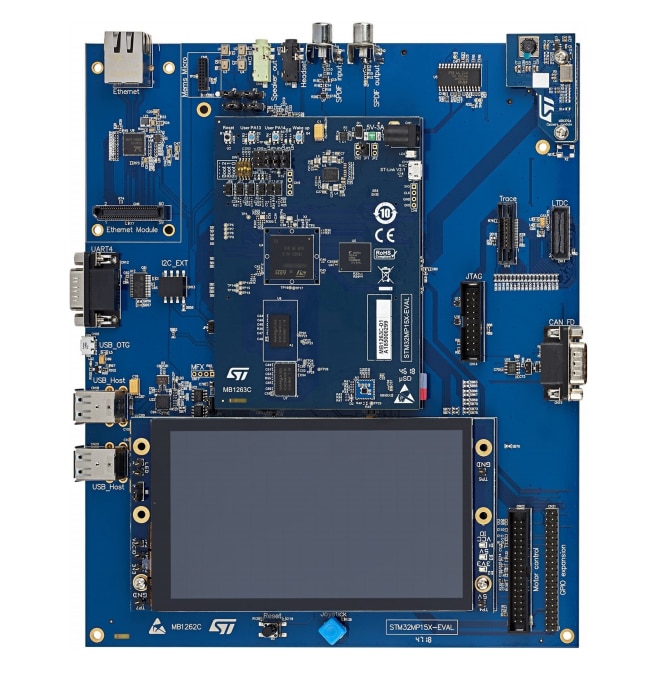

STMicroelectronics STM32MP157F-EV1評価ボード
STMicroelectronics STM32MP157F-EV1評価ボードは、周波数が増加している800MHz Arm®ベースのデュアルCortex®‑A7 32ビットおよびCortex‑M4 32ビットMPU（STM32MP1シリーズ）のデモ用に設計されています。STM32MP157F-EV1ボードを使用するとユーザーは、メインプロセッサ用のSTM32 MPU OpenSTLinux Distributoinソフトウェアおよびコプロセッサ用のSTM32CubeMP1ソフトウェアを使用したアプリケーションの開発が可能になります。
STM STM32MP157F-EV1評価ボードには、ST-LINK組み込みデバッグツール、LED、プッシュボタン、ジョイスティック1つ、1Gbps Ethernet、CAN FD、USB OTG Micro-ABコネクタ1本、USBホストType-Aコネクタ4本、タッチパネル搭載LCD、カメラ、アナログマイク入力搭載ステレオ・ヘッドセット・ジャック、デジタルマイク4個、SPDIF Rx/Tx 1つ、スマートカード、microSD™カード、およびeMMC、NOR、NANDフラッシュメモリが搭載されています。
TM32MP157F-EV1評価ボードは、モータ制御とRaspberry Pi®シールドのためのGPIO拡張コネクタ2本を用いて機能を拡張します。
特徴
- STM32MP157 Arm®ベースのデュアルCortex®‑A7 800MHz 32ビット + Cortex‑M4 32ビットMPU（LFBGA448パッケージに格納）
- ST PMIC STPMIC1
- 2 × 4-Gbit DDR3L、16ビット、533MHz
- 2 × 512-MbitクワッドSPI Flashメモリ
- 32-Gbit eMMC v5.0
- 8-Gbit SLC NAND、8ビット、8ビットECC、4KB PS
- IEEE-802.3abに準拠した1Gbit/sイーサネット (RGMII)
- USBホスト4ポート・ハブ
- USB OTG HS
- CAN FD
- 5.5" TFT 720×1280ピクセル（LEDバックライト、MIPI DSISMインターフェイス、静電容量式タッチパネル搭載）
- SAIオーディオコーディック
- 5メガピクセル、8ビット・カメラ
- 4つのST-MEMSデジタルマイク
- スマートカード
- microSD™カード
- 2つのユーザLED
- 2個のユーザおよびリセット・プッシュボタン、1個のウェイクアップ・ボタン
- 選択ボタンが付いた4方向ジョイスティック
- 5V/4A電源
- ボードコネクタ:
- イーサネットRJ45
- 4 × USBホストType-A
- USB OTG Micro-AB
- SPDIF RCA入出力
- CAN FD
- アナログマイク入力を含むステレオヘッドセットジャック
- 外部スピーカ用オーディオジャック
- モータ制御
- 外付けI2C
- LTDC
- トレース、JTAG、RS-232
- GPIO拡張コネクタ（Raspberry Pi®シールド機能）
- MEMSマイク・ドーターボード拡張コネクタ
- USB再列挙機能搭載の仮想COMポートとデバッグポート・オンボードST-LINK/V2-1デバッガ/プログラマ
- STM32CubeMP1と完全メインライン・オープンソースLinux® STM32 MPU OpenSTLinuxディストリビューション（STM32MP1Starterなど）ソフトウェアと用例
- IAR Embedded Workbench®、MDK-ARM、STM32CubeIDEをはじめとする統合開発環境（IDE）の幅広い選択肢のサポート
アプリケーション
- Embedded Linux development
- Human-Machine Interface (HMI) systems
- IoT gateways and edge computing
- Industrial automation
- Multimedia
- Medical devices
- Consumer electronics
- Secure applications
- Education and research
- Proof-of-concept and prototyping
- Artificial Intelligence (AI)
- Machine Learning (ML)
- Home and building automation
