EPCOS/TDK P11/P13/P27シリーズ
突入電流制限用NTCサーミスタ

EPCOS/TDK はP11/P13/P27シリーズで突入電流制限用NTCサーミスタを備えています。 P11/P13/P27シリーズ は、UL94 V-0の難燃性コーティング、錫メッキ銅線のねじれリード、および7.5 mmリード間隔を備えた13 mm径サーミスタディスクを提供しています。シリーズは、±20％の抵抗値許容差による高い電気的安定性を提供します。

機能
  • ブラックコーティングされたサーミスタディスク
  • UL 94 V-0適合の難燃性コーティング
  • 錫メッキ銅線のねじれリード
  • リード間隔7.5 mm
  • メーカーのロゴ、NTC、抵抗値を白で刻印
  • 電気的特性の高い安定性
 アプリケーション
  • 周辺通信機器用：スイッチモード電源など

 Switch-mode power supplies

EPCOS P11 Series NTC Thermistor
​
製品リストを表示

P11

P11シリーズは2.5A～5Aの電流、4Ω～25Ω (R25)の抵抗値を備え、温度範囲-40°C～150°Cで動作します。

EPCOS P11 Series NTC Thermistors General Technical Data

EPCOS P11 Series NTC Thermistors Electrical Specifications

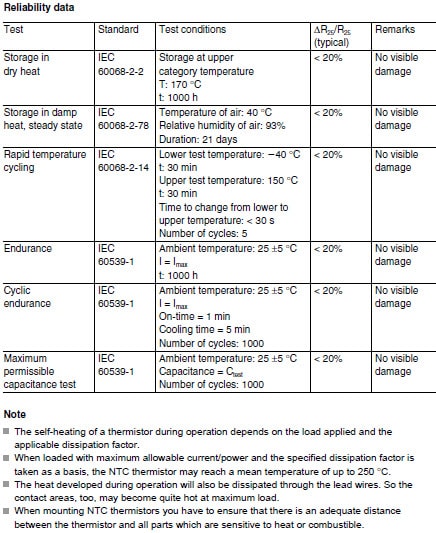

EPCOS P11 Series NTC Thermistors Reliablity Data


P13

P13シリーズは2.5A～7Aの高圧電流用に設計されており、抵抗値3Ω～25Ω (R25)を提供し、-40°C～150°Cの温度範囲で動作します。

EPCOS P13 Series NTC Thermistors Technical Data

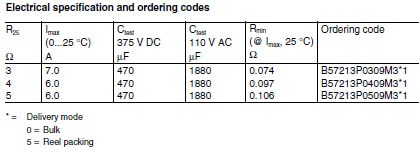

EPCOS P13 Series NTC Thermistors Electrical Specifications

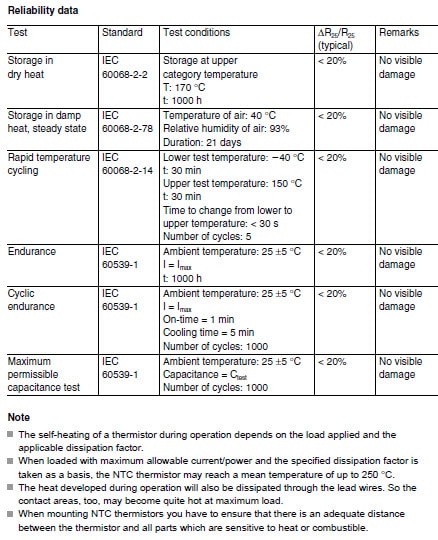

EPCOS P13 Series NTC Thermistors Reliabilty Data

P27シリーズ突入電流制限用NTCサーミスタ

EPCOS/TDK P27シリーズICLは、スイッチモード電源、掃除機などのソフトスタートモータ向けに設計されています。P27 ICLは、ブラックコーティングされたサーミスタディスク、UL94 V-0の難燃性コーティング、錫メッキ銅線のねじれリードを備えています。P27はリード間隔7.5mmおよびIEC 60068-2-20に準拠したはんだ付け可能な端子を有しています。



General Technical Data

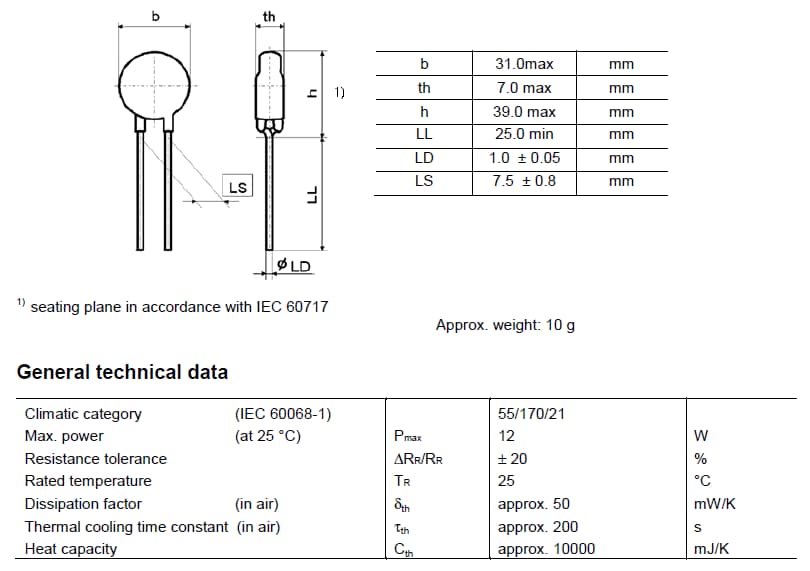

EPCOS/TDK P27 General Techincal Data
