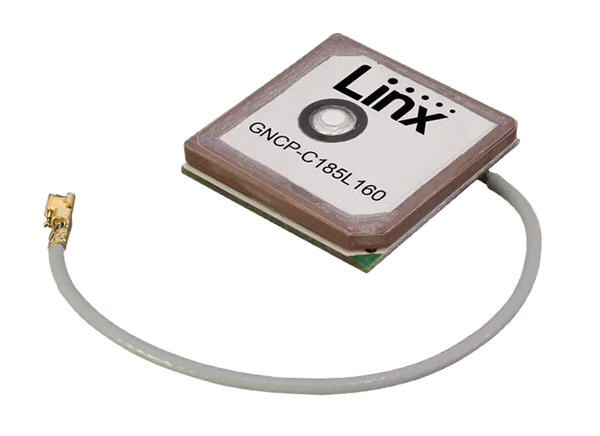

TE Connectivity / Linx Technologies ANT-GNCP-CアクティブセラミックパッチGNSSアンテナ
TE Connectivity / Linx Technologies ANT-GNCP-CアクティブセラミックパッチGNSSアンテナは、L1 / E1/B1およびL2/E5/B2帯域でのGPS、Galileo、GLONASS、Beidou、QZSSシステムをサポートしている統合低ノイズアンプ（LNA）が特徴です。LNAは、0.9dB 2.8dBの範囲の一般的な低ノイズ指数で高ゲインを実現しています。アンテナには、MHF1/U.FLタイププラグ（メスソケット）コネクタで終端処理された60mmまたは100mmケーブルが備わっています。
特徴
- 1575.42MHzの性能
- ≤VSWR：2.1
- ピークゲイン範囲：6.3dBi～34.7dBi
- 軸比範囲：5.0dBi～30.2dBi
- 1176.45MHzの性能（ANT-GNCP-C25Lモデルのみ）
- ≤VSWR：2.3
- ピークゲイン範囲：27.3dBi～30.8dBi
- 軸比範囲：6.2dBi～23.9dBi
- 標準LNA範囲：15dB～29dB
- グランドプレーンから独立
- アンテナ表面に対する指向性放射パターン直交
- 右開き偏光（RHCP）
- MHF1、AMC、UMCCとの互換性があるU.FLタイプのプラグ（メスソケット）
アプリケーション
- グローバル・ナビゲーション
- GPS L1C（/A）
- Galileo E1
- GLONASS L1
- Beidou B1C
- QZSS L1
- タイミング・ソリューション
仕様
- 50Ω出力インピーダンス
- 3.3Vで5.0mA～23.0mAの最大電流消費範囲
- 1.8V～5.5V入力電圧範囲
- 動作温度範囲：-40°C～+85°C
View Results ( 8 ) Page
| 部品番号 | データシート | ゲイン | VSWR | バンドの数 | ケーブル長 | 最高周波数 |
|---|---|---|---|---|---|---|
| ANT-GNCP-TH25AL12 |  |
- 0.9 dBi | 4.5 | 5 Band | 1.248 GHz | |
| ANT-GNCP-C357L160 | |
34.7 dBi | 1.8 | 3 Band | 60 mm | 1.602 GHz |
| ANT-GNCP-C185L160 | |
16.3 dBi | 1.7 | 3 Band | 60 mm | 1.602 GHz |
| ANT-GNCP-C106L160 | |
26.4 dBi | 3.2 | 3 Band | 60 mm | 1.602 GHz |
| ANT-GNCP-C25L12100 | |
31.7 dBi | 1.8 | 6 Band | 100 mm | 1.602 GHz |
| ANT-GNCP-C257L160 | |
36.1 dBi | 2.1 | 3 Band | 60 mm | 1.602 GHz |
| ANT-GNCP-C25L15100 | |
31.7 dBi | 1.8 | 4 Band | 100 mm | 1.602 GHz |
| ANT-GNCP-C25L125100 | |
31.6 dBi | 2.2 | 7 Band | 100 mm | 1.602 GHz |
公開: 2021-10-11
| 更新済み: 2023-07-24
