TE Connectivity / Linx Technologies ANT-LTE-RPC LTE/LPWA組み込みダイポールアンテナ
TE Connectivity (TE) のLinx Technologies ANT-LTE-RPC LTE/LPWA埋め込みダイポールアンテナは、リジッド（ケーブル）、接着剤での背面を取り付けタイプ、マルチバンドセルラー、セルラーIoTアンテナ (LTE-M、NB-IoT) です。600MHz、700MHz、800MHz帯域の性能を必要とする組み込みアプリケーションに適しています。これらのアンテナは、868MHzおよび915MHzのLPWA（低消費電力、広域）ネットワーク、2.4GHz ISM、GNSS/GPS（全地球航法システム）にも対応しています。MHF1/U端子を備えた長さ100mmの1.13mm同軸ケーブルを使用して接続します。FL互換プラグコネクタ、またはプリント基板取り付け用の切削加工済み端子無コネクタにも対応しています。
TE Linx RPCシリーズアンテナは、グランドプレーンに依存しない埋め込みダイポールアンテナソリューションです。外部アンテナに匹敵する性能を発揮します。接着剤で背面ｗプラスチック製ハウジングに簡単に取り付けできるため、環境密閉型ハウジングの実現および、改ざんや偶発的なアンテナ損傷から保護できます。
特徴
- 617MHz～960MHz
- VSWR ≤2.5
- 最大ピークゲイン：6.3dBi
- 64% 効率性
- 1553MHz～1609MHz（GNSS/GPS）
- VSWR：≤1.2
- 最大ピークゲイン：5.0dBi
- 77%の効率性
- 動作温度範囲：-20°C～+65°C
- 直線偏光
- 無指向性放射
- 50Ωインピーダンス
- 半波長
- ダイポール電気タイプ
- 最大電力：2W
- 重量：3.2g（0.11oz）
- コンパクトで薄型の98.4mm x 14.9mm x 0.8mmサイズ
- MHF1/U、FL互換プラグ（メスソケット）を備えた長さ100mmの1.13mm同軸ケーブル
- 3M 9888T接着剤（両面テープ）を使用して背面を多種多様な素材に永久貼り付け可能
アプリケーション
- ワールドワイドLTE、UMTS、GSM
- セルラーIoT
- LTE-M (Cat-M1)
- NB-IoT
- 低消費電力、広域（LPWA）ネットワーク
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- スマート・ホーム・ネットワーキング
- セキュリティシステム
- 家庭用気象ステーション
- ISM
- BLUETOOTH®
- ZigBee®
- グローバル・ナビゲーション（GNSS）
- GPS
- GLONASS
- Galileo
- BeiDou

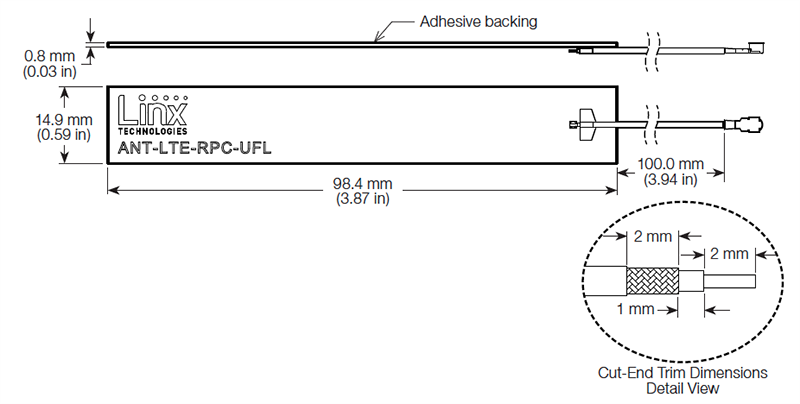

寸法
