TE Connectivity / Linx Technologies LPW ISM/WLAN/WiFiパネルマウントダイポールアンテナ
TE Connectivity (TE) のLinx Technologies LPW ISM/WLAN/WiFiパネル取り付け型ダイポールアンテナは、BLUETOOTH® 、ZigBee®、その他のWi-Fi ®/WLANアプリケーション向けにシングルバンド2.4GHzパネル取り付け型のアンテナ選択肢があります。これらのアンテナは、LCDおよびLCWコネクタ取り付けタイプのアンテナと同等の性能を発揮します。簡単かつ安全な設置が可能なパネルへのスナップイン取り付けおよび、3段階の戻り止めを備え最適なアンテナ配置が可能なヒンジタイプ取り付け式があります。MHF1/U端子を備えた長さ125mmの1.13mm同軸ケーブルを使用して無線接続できます。FL互換プラグコネクタです。
特徴
- 直径9.5mm（0.37インチ）の穴へのスナップインパネルマウント
- 長さ：93.7mm（3.69インチ）
- 水平、45°、90°の位置決め用戻り止め付きヒンジ
- MHF1/U、FL互換プラグ（メスソケット）コネクタを備えた長さ125mmの1.13mm同軸ケーブル
- 放射パターン：無指向性
アプリケーション
- シングルバンドWi-Fi/WLAN/802.11 - Wi-Fi 4
- 2.4GHzアプリケーション
- Bluetooth
- ZigBee
- スマート・ホーム・ネットワーキング
- センシングとリモートモニタリング
- モノのインターネット（IoT）デバイス
- ゲートウェイ
仕様
- 周波数範囲：2.4GHz～2.455ghz
- 最大VSWR：1.5
- 最大リターン損失：14.6
- ピークゲイン：2.8dBi
- 平均ゲイン：-1.0dBi
- 効率性：83%
- 直線偏光
- 無指向性放射
- 最大電力：10W
- 半波長
- ダイポール電気タイプ
- 50Ωインピーダンス
- 重量：6.1g（0.22oz）
- -20°C～+85°Cの動作温度範囲

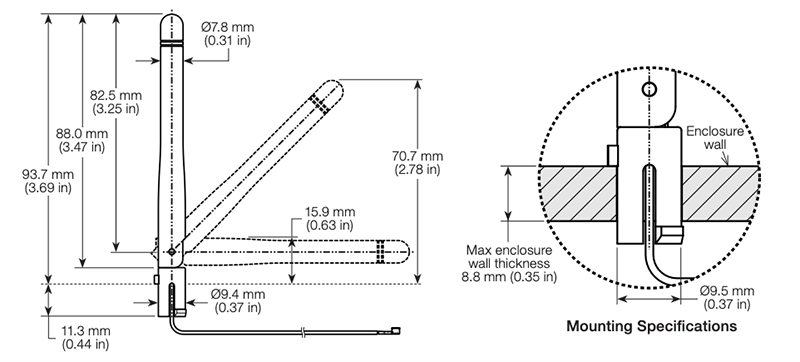

寸法
