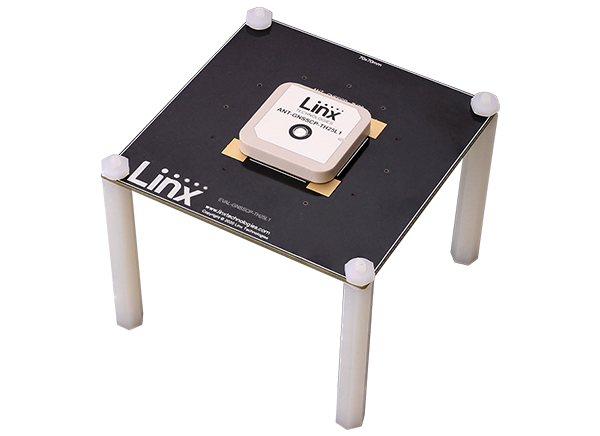

TE Connectivity / Linx Technologies TH25L1 GNSSCPアンテナ評価キット
TE Connectivity / Linx Technologies TH25L1 GNSSCPアンテナ評価キットを使用すると、設計者はTH25L1 GNSSCPアンテナまたはプロトタイプ設計を評価できます。TE Connectivity / Linx Technologies TH25L1 GNSSCPアンテナ評価キットは、製品設計のプロトタイピングでの性能をベンチマークする能力を実現しています。アンテナには、1567.24MHz～1583.60MHzの性能があります。
特徴
- TH25L1 GNSSCPアンテナを評価
- 1567.24MHz～1583.60MHzの性能
- 電圧定在波比：≤5.6
- ピークゲイン：3.5dBi
- 効率性：62%
- アンテナ表面に対する指向性放射パターン直交
- 右開き偏光
- +105°Cまでの拡張動作
- AEC-Q200 Grade 2に準拠
- PCBへの接着マウント
- はんだピン信号接続
アプリケーション
- グローバルナビゲーションGNSS
- GPS L1
- Galileo E1
- GLONASS II L1
- GLONASS II L1
- BeiDou B1-BOC
- BeiDou B1-2
- QZSS L1
- タイミング・ソリューション
- 車載ロケーション
関連アンテナ
TE Connectivity / Linx Technologies ANT-GNCP-TH25AL12 L1/L2セラミックパッチGNSSアンテナ
L1/E1/B1およびL2/L2CバンドでのGPS、Galileo、GLONASS、Beidou、QZSSシステムをサポートしています。
公開: 2021-11-01
| 更新済み: 2023-07-25
