TE Connectivity FLIP-N-LOK電線対基板信号コネクタ

TE Connectivity（TE）のFLIP-N-LOK電線対基板信号コネクタは、複数の信号ヘッダーを置き換えることができる高密度ソリューションで、PCBスペースを解放します。モジュラ設計によって、効率性、レイアウト、人間工学が向上します。安全なレバーロック機構によって、嵌合力が低減されます。この筐体は、内蔵エラー抵抗素子を備え、誤った端子挿入を防止します。TE FLIP-N-LOKコネクターは、ウェーブはんだ付けプロセスに適しています。

特徴

  • モジュラ高密度コネクタ
  • レバーロック機構により人間工学を向上
  • 筐体の分極機能
  • 組立のエラーを最小限に抑えるための端子キーイング
  • 標準1.57mm厚PCBに嵌合
  • ウェーブはんだ付けプロセス（ピーク温度範囲：+255°C ～ +270°C、持続時間：2s～5s）に最適

アプリケーション

  • 主要な家電製品
  • オートメーションと制御
  • HVAC制御システム
  • バッテリマネジメントシステム
  • 産業用機械
  • 医療機器

仕様

  • 最大2.8A定格電流
  • 最大50VDC定格電圧
  • ワイヤ範囲
    • 22 AWG = 3A
    • 24 AWG = 2.5A
    • 26 AWG = 2A
    • 28 AWG = 1.5A
  • 2.5mmセンターライン
  • 最大45N嵌合力
  • 最大10回嵌合/脱嵌合サイクル
  • 動作温度範囲: -30°C～+105°C
  • 銅合金接点
  • UL 94 V-0コネクタとレバー
  • UL 94 V-2端子位置保証(TPA)
  • EIA 364

その他のリソース

コネクタ図

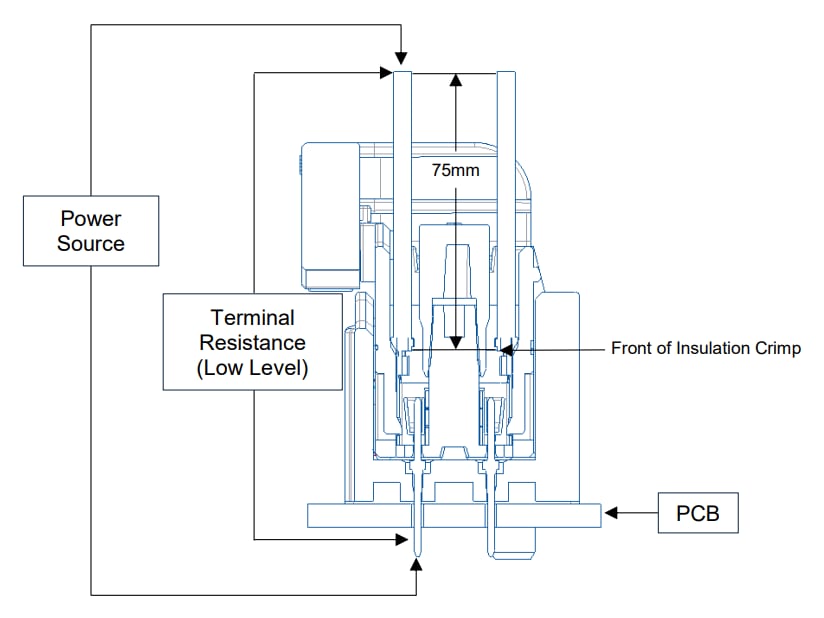

アプリケーション回路図 - TE Connectivity FLIP-N-LOK電線対基板信号コネクタ

関連のあるコネクタ

TE Connectivity 超薄型フリップトップFPCコネクタ

0.3mmおよび0.5mmピッチの超薄型、ロープロファイルの省スペース設計です。

Learn MoreTE Connectivity 超薄型フリップトップFPCコネクタ について View ProductsTE Connectivity 超薄型フリップトップFPCコネクタ に関連
View Results ( 7 ) Page
部品番号 データシート 説明
2395224-1 2395224-1 データシート ヘッダ & ワイヤハウジング 40P GI2.5, RECEPTACLE ASSY, FLIP-N-LOK
2395224-2 2395224-2 データシート ヘッダ & ワイヤハウジング 20P GI2.5, RECEPTACLE ASSY, FLIP-N-LOK
2395225-1 2395225-1 データシート ヘッダ & ワイヤハウジング 40P GI2.5, HEADER ASSEMBLY, FLIP-N-LOK
2395225-2 2395225-2 データシート ヘッダ & ワイヤハウジング 20P GI2.5, HEADER ASSEMBLY, FLIP-N-LOK
2395226-1 2395226-1 データシート ヘッダ & ワイヤハウジング 40P GI2.5, TPA, FLIP-N-LOK
2395226-2 2395226-2 データシート ヘッダ & ワイヤハウジング 20P GI2.5, TPA, FLIP-N-LOK
2232557-2 2232557-2 データシート 端子 NEW GI2.5 REC. CONTACT, SN, LUBRICATED
