TE Connectivity Micro-MaTch 0.050コネクタシリーズ
TE Connectivity Micro-MaTch 0.050コネクタシリーズは、接点間隔1.27mmになっており、さまざまなワイヤ対ボードおよびボード対ボード相互接続が特徴です。Micro-MaTchコンタクトは、スズメッキされた接点で従来より発生していたフレッチング腐食と呼ばれる故障モードを回避できます。オスとメス接点間での振動/熱拡張は、メス部分に設置された追加の位置決めばねが相対的運動を吸収ことに起因します。Micro-MaTchコンタクトバネシステムは、気密接続によって接触点での動きを防止することで耐フレッチング腐食性を実現しています。
特徴
- 28 AWG（0.08mm2〜0.09mm2）リボンケーブルの一括結線に適した、テープ供給による電線コネクタ
- 錫めっき接点設計
- 気密接続
- 耐フレッチング腐食性
- 手工具から完全に自動化された設備までのあらゆる用途の工具
- ワイヤ対ボードおよびボード対ボード相互接続システム
アプリケーション
- 生産およびマテリアルハンドリング機器
- 制御装置
- ロボットとモーター
- 中央加熱装置
- カーラジオ
- ナビゲーションシステム
- ダッシュボードシステム
- 基地局
- セットトップボックス
- オーディオ機器
関連製品
TE Connectivity Micro-MaTchケーブルアセンブリ
高振動環境において信頼性の高い接続を実現しており、フレッチング腐食を防止します。
ビデオ
その他の資料

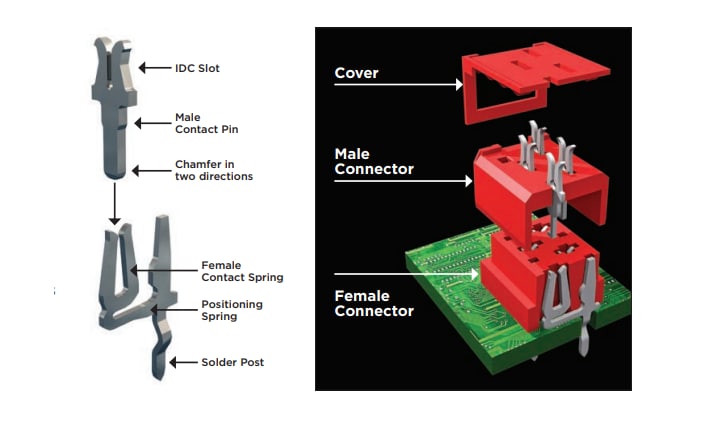

MICRO-MATCHコネクタの作動方法
製品/アプリケーション仕様
