TE Connectivity / Potter & Brumfield SSR3 3相ソリッドステートリレー
TE ConnectivityのPotter & Brumfield SSR3 3相ソリッドステートリレーは、1つの筐体にパッケージ化された3つの個別の単相ソリッドステートリレーが特徴で、それぞれのSSRを同時に通電できます。480VACで10A～75Aの負荷定格範囲が備わっているSSR3は、ACおよびDC入力オプションを始めとする独自の広範な部品番号でご用意があります。これによってユーザーに、特に3相負荷を動作させるアプリケーションでの配線の複雑さ、組立時間の短縮、スペースの活用を削減できるオプションをご提供します。
特徴
- コンパクトで省スペースのソリューションを実現
- パネル配線の複雑性を排除
- さまざまな負荷オプションを切り替える能力
- アセンブリ時間を短縮
- LED表示器
- 出力
- 中～高工業負荷用SCR
- 低産業負荷用TRIAC
- ゼロまたはランダム電圧ターンオン・バージョン
- ACおよびDC入力バージョン
- IP20保護に適合した安全カバー
- パネル取付可能
- エポキシ充填
- UL94-V0グレードのエンジニアリング・プラスチック
- 外部MOVによる過渡電圧保護
アプリケーション
- ブロー成形機
- コーヒーメーカー
- コンベアトロリー
- 産業用炉
- モーター制御
- プラスチック射出機
仕様
- 90VAC～280VAC/4VDC～32VDC入力電圧範囲
- 10A～75A出力負荷範囲
- 48VAC to 480VAC 負荷電圧範囲
- 4000Vrms最低光絶縁電圧
- 温度範囲
- -30°C ～ +80°C動作
- -30°C～+100°C
リソース

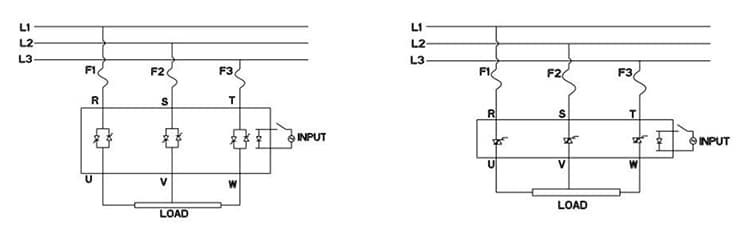

動作図

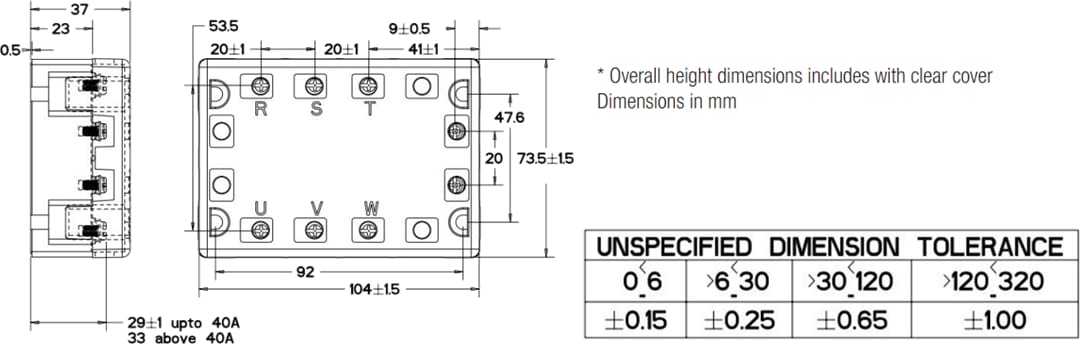

機械図面
