TE Connectivity OJSミニチュアPCBリレー
TE ConnectivityのOJSミニチュアPCBリレーは、汎用・低消費電力のPCBリレーで、10A/16A定格および200mW感度のコイルが特徴です。これらのPCBリレーは、4000Vrmsの絶縁耐力、および接点とコイルの間の7mm/11mmクリアランス/沿面距離に対応します。OJS PCBリレーは、15ms/4msの最長動作/解放時間が特徴で、360動作/時間のスイッチング周波数に対応します。これらのPCBリレーは、5VDC～48VDCのコイル電圧範囲内で動作し、寸法18.2mm x 10.2mm x 14.8mmでご用意があります。代表的なアプリケーションには、照明、スマートプラグ、電源、電化製品、産業制御があります。
特徴
- 1極10/16A、1 form A (NO) 接点配置
- 10A/16A定格（高感度200mWコイルを使用した場合）
- 5VDC～48VDCコイル電圧範囲
- 360動作/時間のスイッチング周波数
- 4000Vrmsコイル対コンタクト絶縁耐力
- 15ms/4ms（最長）動作/解放時間
- 7mm/11mmクリアランス/沿面距離
- 小型18.2mm x 10.2mm x 14.8mmサイズ
- IEC 62368-1に準拠した製品
アプリケーション
- 照明
- スマートプラグ
- 電源
- 電化製品
- 産業用制御装置

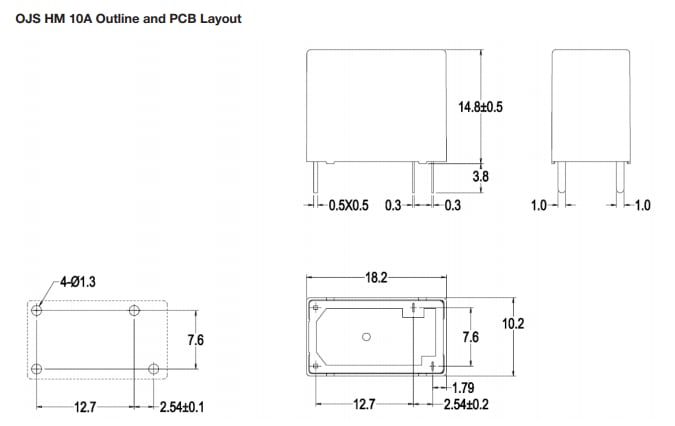

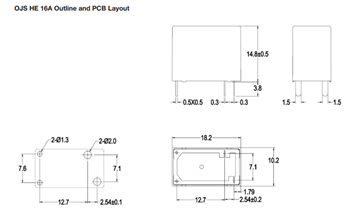

寸法 (mm)
View Results ( 12 ) Page
| 部品番号 | 説明 | コイル電圧 | 接点定格電流 | コイル抵抗 | コイル電流 | 消費電力 |
|---|---|---|---|---|---|---|
| 2071556-6 | 汎用リレー OJS-SS-105HMF,00000 | 24 VDC | 10 A | 125 Ohms | 40 mA | 200 mW |
| 2071556-8 | 汎用リレー OJS-SH-124HMF,00000 | 24 VDC | 10 A | 2.88 kOhms | 80 mA | 200 mW |
| 2071556-4 | 汎用リレー OJS-SS-112HMF, 00000 | 12 VDC | 10 A | 720 Ohms | 17 mA | 200 mW |
| 1-2071556-1 | 汎用リレー OJS-SS-105HEF,00000 | 5 VDC | 16 A | 56 Ohms | 40 mA | 450 mW |
| 1-2071556-2 | 汎用リレー OJS-SH-105HEF,00000 | 5 VDC | 16 A | 56 Ohms | 40 mA | 450 mW |
| 2071556-1 | 汎用リレー OJS-SS-112HEF,00000 | 12 VDC | 16 A | 320 Ohms | 17 mA | 450 mW |
| 2071556-5 | 汎用リレー OJS-SS-124HMF,00000 | 24 VDC | 10 A | 2.88 kOhms | 80 mA | 200 mW |
| 1-2071556-0 | 汎用リレー OJS-SH-124HEF,00000 | 24 VDC | 16 A | 1.28 kOhms | 80 mA | 450 mW |
| 2071556-2 | 汎用リレー OJS-SS-124HEF,00000 | 24 VDC | 16 A | 1.28 kOhms | 80 mA | 450 mW |
| 2071556-3 | 汎用リレー OJS-SH-112HEF,00000 | 12 VDC | 16 A | 320 Ohms | 17 mA | 450 mW |
公開: 2021-06-23
| 更新済み: 2022-10-27
