TE Connectivity CoolSpliceコネクタ
TE ConnectivityのCoolSpliceコネクタは、標準の端子台にも代用できるユニークなワイヤ対ワイヤ・スプライスコネクタです。 CoolSpliceコネクタは、単芯電線やツインコードケーブルを対の単芯電線やツインコードケーブルに一列に結線します。このコネクターは、事前の絶縁被覆除去を不要とし、標準のプライヤーで簡単に取り付けられます。目視による結線と押しボタン結線を特徴とするCoolSpliceコネクタは、従来のツイストオンのコネクタ/ナット（マレット）に比べ、より人間工学的な結線を可能にします。

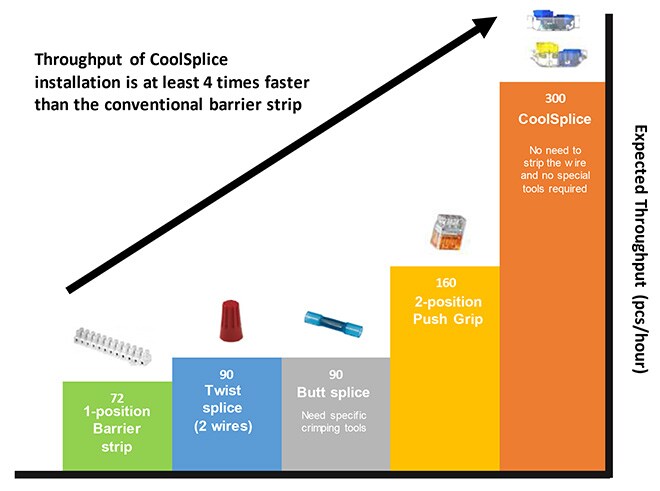

CoolSpliceの期待スループット比較表
CoolSplice 新標準
新標準コネクタCoolSpliceは、22AWG～18AWGの単線・より線の接続に適しています。絶縁ワイヤを結線するには、特殊工具を必要とせず、簡単にすばやく取り付けできます。CoolSplice コネクタは、透明なボディで結線状態を目視確認できるため、信頼性の高い接続を実現します。
特徴
IP定格の接続による防水ソリューションを実現
2極コネクタ
ワイヤサイズ：22AWG～18AWG（0.34mm²～0.75mm²）のより線・単線
電流/電圧定格：3.5A～5A（最大）、450V AC/DC
標準ツールの使用で結線時間を短縮
16mmの穴に嵌合
アプリケーション
冷蔵庫の庫内灯
商品陳列棚照明
照明器具
屋外照明
看板および建物ファサードの照明
セキュリティおよび火災検知警報システム
オーディオスピーカ接続
CoolSplice 大径ワイヤコネクタ
本製品は、より大径のワイヤサイズ（12AWG～18AWG（0.75 mm² - 4.0 mm²））に適したコネクタです。赤・黄・青に色分けされている結線ボタンが提供されているため、ワイヤ サイズに適したコネクタを容易に見分けることができます。コネクタの左右両側にある個別の押しボタンを用いた結線方式により、工場結線処理や現場での据え付け作業が簡単です。CoolSpliceは、作業時間を短縮し、絶縁被膜除去 (IDC) 技術により事前被覆除去が不要です。
特徴
IP定格の接続による防水ソリューションを実現
押しボタンを用いた結線方式により、工場結線処理や現場での据え付け作業が簡単
作業時間の短縮、絶縁被膜除去 (IDC) 技術により事前被覆除去は不要
3つの品番を取り揃え、8つの異なるワイヤの組み合わせに対応
Applications
屋外照明
道路・街路・区域
看板および建物ファサード
建築物
架橋およびトンネル
屋内照明器具
配線ハーネスの現場修理
16 / 18 AWG 14 / 16 AWG 12 / 14 AWG
公開: 2011-06-08
| 更新済み: 2022-03-11
