Texas Instruments CC2591 RFフロントエンド・レンジエクステンダ

• 今すぐ注文する
• 製品リストを表示
• データシート
• 用途
• ビデオキャスト のブロック図
• 開発ツール
• サプライヤについて

Texas Instruments CC2591 2.4GHz RFフロントエンド・レンジエクステンダは、既存および今後のTI RFトランシーバ、トランスミッタ、システム・オン・チップ（SoC）製品用に特別に設計されています。CC2591は、高性能ワイヤレス・アプリケーションのシンプルな設計のための高度統合を実現しており、CC2 xxx RFデバイスにシームレスにインターフェイス接続します。この RFフロントエンド・レンジエクステンダ には、出力電力改善のためのパワーアンプ、レシーバ感度向上のためのノイズ指数が低いLNAが搭載されており、小型サイズ4x4mmQFN-16パッケージになっています。

製品リストを表示

• Texas Instrumentsの2.4-GHz低消費電力RFデバイスへのシームレスなインターフェイス接続
• 最大22-dBm出力電力
• CC24xx、CC2500、CC2510、CC2511の一般的的な改善感度6-dB
• 少ない外付け部品数
• 統合スイッチ
• 統合整合ネットワーク
• 統合バラン
• 統合インダクタ
• 統合PA
• 統合LNA
• HGMピンによるLNAゲインのデジタル制御
• パワーダウンでの100-nA（EN = PAEN = 0)
• 低送信電流消費（20dBm出力で3-V時100mA、PAE = 33％）
• 低受信消費電流
• 高ゲインモード用3.4-mA
• 低ゲインモード用1.7-mA
• T/Rスイッチと外部アンテナ整合などの4.8-dB LNAノイズ指数

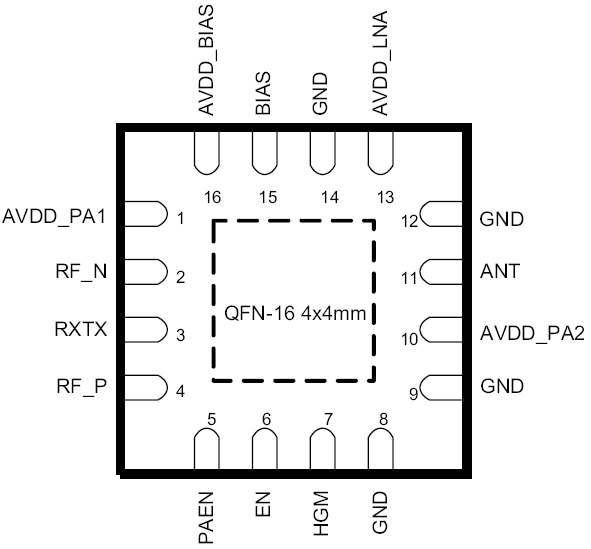

• RoHS準拠4×4 mm QFN-16パッケージ
• 2-V～3.6-V動作

• すべての2.4-GHz ISM帯域システム
• ワイヤレスセンサネットワーク
• ワイヤレス産業用システム
• IEEE 802.15.4およびZigBeeシステム
• ワイヤレス・コンシューマ・システム
• ワイヤレス・オーディオ・システム
