Texas Instruments ADS131M08EVM評価モジュール
Texas Instruments ADS131M08EVM評価モジュールは、ADS131M08 ADCを評価するように設計されています。ADS131M08は、低消費電力、8チャンネル、同期サンプリング、デルタシグマ型アナログデジタルコンバータ（ADC）です。
ADS131M08EVMキットには、ADS131M08EVMボード、および付属のコンピュータソフトウェアを有効にする高精度ホストインターフェイス（PHI）コントローラーボードが含まれています。
特徴
- オンボード3.3V単極アナログ供給
- オンボード3.3V単極デジタル供給
- ホストマイクロコントローラとロジックアナライザに接続するデジタルヘッダピン
- 外部アナログ入力信号を接続するための端子台とヘッダピン
- オンボード8.192MHz水晶発振器
- USB給電、外部電源不要
- オプションの外部電圧リファレンス（インストールされていません）
キット内容
- ADS131M08評価モジュール
- PHIコントローラボード
- USBケーブル
レイアウト

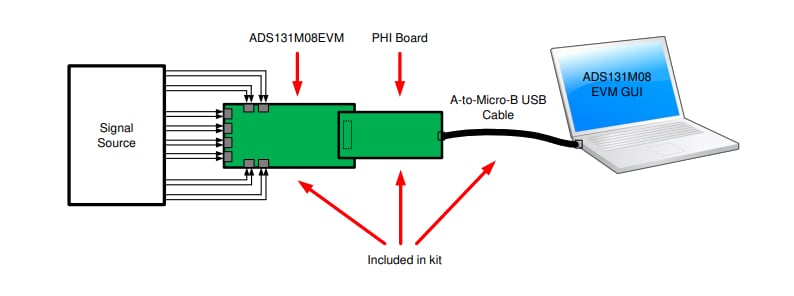

評価用のシステム接続
関連製品
Texas Instruments ADS131M08/ADS131M08-Q1 8チャンネルデルタシグマADC
デルタシグマ型ADCは、広いダイナミックレンジ、低電力、エネルギー測定固有の機能を提供します。
