Texas Instruments ADS7057 14ビット小型サイズ低消費電力SAR ADC

Texas Instruments ADS7057 14ビット、2.5MSPS、差動入力、小型サイズ低消費電力SAR ADCは、±AVDD（2.35V～3.6V）範囲で完全差動入力をサポートしています。また、このデバイスファミリには、複数の解像度、スループット、アナログ入力バリアントが装備されており、優れた性能を発揮します。内部オフセット・キャリブレーション機能によって、AVDDおよび-40°C～+125°Cの温度動作範囲全体で、比類のないオフセット仕様が維持されます。CSおよびSCLK信号は、ADS7057がサポートしているSPI互換シリアル・インターフェイスを制御します。入力信号は、CSの立ち下がりエッジでサンプリングされ、変換とシリアルデータ出力の両方にSCLKが使用されます。1.65V～3.6Vの広いデジタル供給範囲によって、さまざまなホストコントローラに直接インターフェイス接続できます。1.65V～1.95Vの通常のDVDD範囲によってADS7057は、JESD8-7Aに準拠しています。8ピン小型フォームファクタ、X2QFNパッケージ、極めて低い電力消費によって、スペースに制約のあるバッテリ駆動アプリケーションに最適です。さらに、I-Q復調器、モジュール付き光ラインカード、光学式エンコーダなど、高速で高解像度のデータ収集を必要とするその他のアプリケーションは、ADS7057 ADCに適しています。

The CS and SCLK signals control the SPI-compatible serial interface supported by the ADS7057. The input signal is sampled with the CS falling edge, with the SCLK used for both conversion and serial data output. The wide digital supply range of 1.65V to 3.6V allows direct interfacing with an array of host controllers. A normal DVDD range of 1.65V to 1.95V enables the ADS7057 to comply with the JESD8-7A.

The 8-pin, small form factor, X2QFN package, and exceedingly-low power consumption make this device ideal for space-constrained and battery-powered applications. Furthermore, other applications that require high-speed, high-resolution data acquisition include but are not limited to I-Q Demodulators, Optical Line Cards with Modules, and Optical Encoders are suitable for the Texas Instruments ADS7057 ADCs.

特徴

  • 2.5MSPSのスループット
  • 小型パッケージサイズ: X2QFN-8パッケージ（1.5mm × 1.5mm）
  • SPI互換シリアルインターフェイス: 60MHz
  • JESD8-7A準拠のデジタルI/O
  • 完全差動入力範囲: ±AVDD
  • 広い動作範囲:
    • AVDD: 2.35V～3.6V
    • DVDD: 1.65V〜3.6V（AVDDから独立）
    • 温度範囲: –40°C～+125°C
  • 優れた性能:
    • 14-Bit NMC DNL、±0.9LSB INL
    • 79.5dB SINAD 2kHz
    • 1MHzで77.3dB SINAD
  • 低消費電力:
    • 3.3V AVDDの2.5MSPSで3.6mW
    • 3.3V AVDDの100kSPSで160µW
    • 2.5V AVDD搭載100kSPSで82µW
  • オフセット校正内蔵

アプリケーション

  • 光学エンコーダ
  • ソナーレシーバ
  • 漁獲斡旋
  • I-Qデモジュレータ
  • 光回線カードとモジュール
  • サーマルイメージングカメラ
  • 超音波流量計
  • ハンドヘルド無線

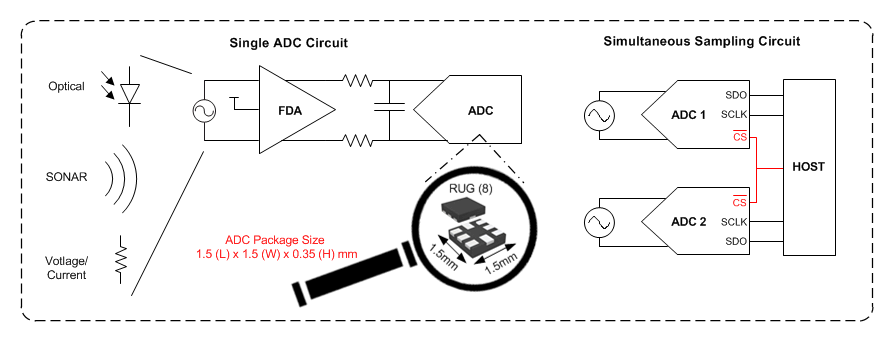

ADS7057の機能図

ブロック図 - Texas Instruments ADS7057 14ビット小型サイズ低消費電力SAR ADC

ADS7057EVM-PDK ADC性能デモキット

Texas Instruments ADS7057EVM-PDK ADC性能デモキット

ADS7057 SAR ADCの動作性能を評価するように設定されています。
