Texas InstrumentsADS888x 18ビットSAR ADコンバータ

Texas InstrumentsADS888x 18ビットSAR
ADコンバータ

Texas Instrumentsの18ビットSAR ADコンバータADS888xは、18ビット、真の差動入力によるADコンバータ（ADC）です。2.5V～5Vの外部基準で動作し、入力信号のスケーリングを追加せずに、幅広い信号範囲を提供します。基準電圧の設定はアナログ供給電圧 (AVDD) から独立しており、AVDDを上回る場合があります。このデバイスはSPI互換のシリアル・インターフェイスで、複数のデバイスをカスケード接続するデイジーチェーン運転もサポートしています。オプションのBusyインジケータ・ビット（ADS8883、ADS8887のみ）を使用すれば、デジタル・ホストとの同期を簡単に行うことができます。デバイスの操作は非常に低い電力で操作できるように最適化されています。電力消費量は速度に応じて上下します。このような特長を備えるADS888xは、低速アプリケーションに最適な選択肢になります。
特徴
  • サンプル・レート:
    • ADS8883 - 680kHz
    • ADS8885 - 400kHz
    • ADS8887 - 100kHz
  • 遅延出力なし
  • 単極、真の作動入力範囲: -VREF～+VREF
  • 広いコモン・モード電圧範囲: 0V～VREF、90dB CMRR（分）
  • SPI™互換のシリアル・インターフェイス、デイジーチェイン・オプション付き
  • 優れたACとDC性能
  • 広い動作範囲:
    • AVDD: 2.7V～3.6V
    • DVDD:
      • ADS8883 - 2.7V～3.6V（AVDDから独立）
      • ADS8885、ADS8887 - 1.65V～3.6V（AVDDから独立）
    • REF: 2.5V～5V（AVDDから独立）
    • 動作温度: –40°C～+85°C
    • 低電力損失
    • パワーダウン電流 (AVDD): 50nA

  • 18ビットまでのフルスケールのステップ整定:
    • ADS8883 - 540ns
    • ADS8885、ADS8887 - 1200ns
  • パッケージ: MSOP-10およびSON-10

    • アプリケーション
    • 自動試験装置 (ATE)
    • 計測およびプロセス制御
    • 精密医療機器
    • 低出力、バッテリー駆動機器

その他の資料
ADS8883のデータシート ADS8883のデータシート
ADS8885のデータシート ADS8885のデータシート
ADS8887のデータシート ADS8887のデータシート

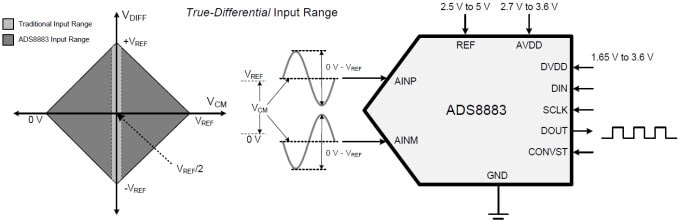

機能図
機能図
