Texas Instruments ADS9224REVM-PDK評価モジュール
Texas Instruments ADS9224REVM-PDK評価モジュールは、ADS9224Rの機能と性能の集中的な評価を促進します。ADS9224Rは、ピン互換性がある高速デュアル同時サンプリング・アナログデジタルコンバータ（ADC）で、集積リファレンスとリファレンスバッファが備わっています。
ADS9224REVM-PDK評価モジュールには、ADS9224REVMボードと高精度ホストインターフェイス (PHI) コントローラボードが搭載されています。これらによって、データキャプチャとデータ解析を目的に、付属のコンピュータソフトを使用してユニバーサルシリアルバス（USB）全体でADCと通信できるようになります。
特徴
- 診断テストの実施、ならびにUSBで駆動し外付け電源不要のADS9224R ADCの正確な性能評価に必要なハードウェアとソフトウェアを搭載
- PHIコントローラは、電力供給、ならびにデジタル入力および出力を目的に、USB 2.0（またはそれ以降）経由でADS9224R ADCへの利便性の高い通信インターフェイスを提供
- Microsoft® Windows® 7/8/10オペレーティングシステム用の使いやすい評価システム
- ソフトウェアスイートには次のグラフィカルツールを搭載:
- データキャプチャ
- ヒストグラム分析
- スペクトル分析
- 線形性解析
- リファレンスセトリング分析
キット内容
- ADS9224R評価モジュール
- PHIコントローラボード
- USBケーブル

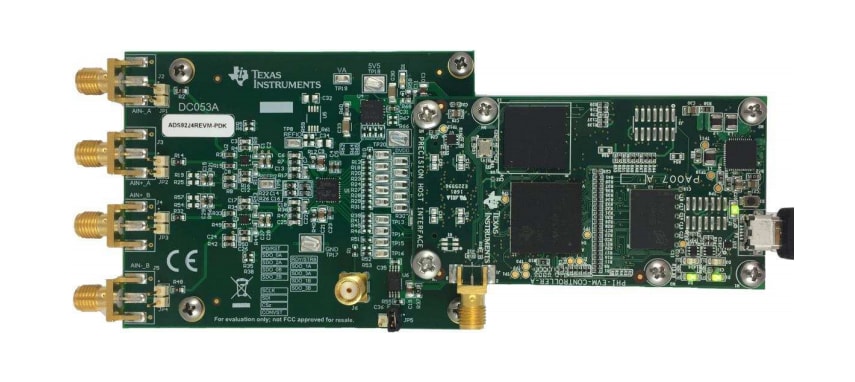

レイアウト
