Texas Instruments AMC7908EVM 評価モジュール
Texas Instruments AMC7908EVM評価モジュールは、AMC7908の性能と機能を評価するための使いやすいプラットフォームです。AMC7908は、8個の13ビット・デジタルアナログコンバータ（DAC）と1個の12ビット・アナログデジタルコンバータ（ADC）を備えた高集積パワーアンプモニタ制御デバイスです。DACは、専用のクランピングソフトウェアとハードウェアトリガによってオン／オフできます。
TIAMC7908EVMには、さまざまなアプリケーション用にデバイスを構成するためのオプション回路とジャンパーがあります。
特徴
- AMC7908を評価する回路を構成可能
- USB経由でオンボードVDD（5V）およびVIO（3.3V）をサポート
- オンボードVSSA およびVSSB（-10.5Vまたは-7V）をサポート
- FT4222は、AMC7908EVM GUIを使用して、AMCに簡単に書き込み可能
- 外部SPIおよびI2C接続が利用可能
アプリケーション
- Macroリモート無線装置 (RRU)
- アクティブアンテナシステムmMIMO（AAS）
- 屋外バックホール装置
- レーダー
キット内容
- AMC7908EVMボード
- USB Micro-BプラグからUSB-Aプラグケーブル
動作理論のブロック図

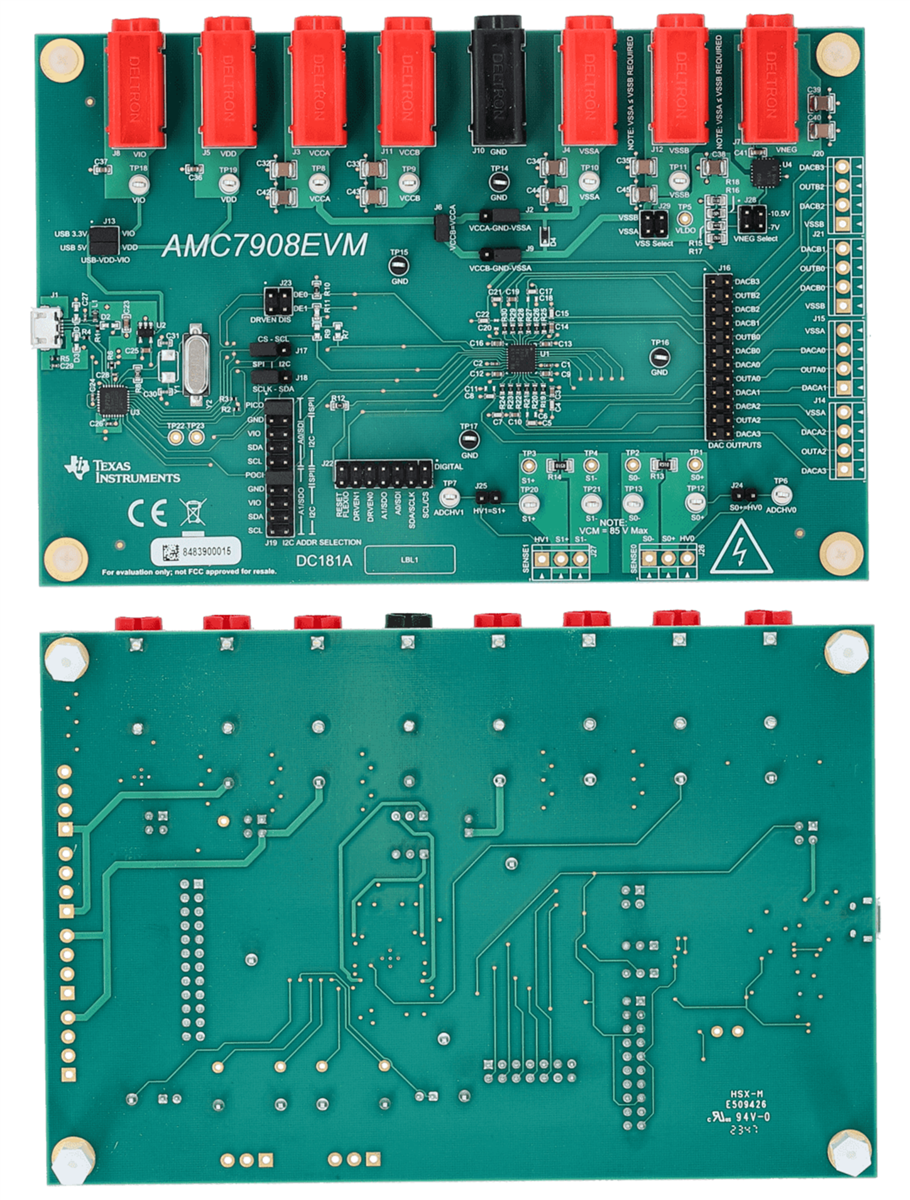

レイアウト
公開: 2024-08-07
| 更新済み: 2025-03-05
