Texas Instruments AMC7924 24-Ch 12ビット対応アナログモニターとコントローラ
Texas Instruments AMC7924 24チャンネル12ビットアナログモニタとコントローラは、高密度汎用モニタおよび制御システム用に設計されています。AMC7924は、出力範囲のプログラムが可能な12ビット対応デジタル/アナログ・コンバータ（DAC）24個が特徴です。さらに、プログラマブル閾値検出器、温度センサ、内部リファレンスを搭載したマルチプレクス12ビット対応アナログ/デジタル・コンバータ（ADC）も組み込んでいます。AMC7924は高レベルの集積を実現しているため、コンポーネントの数を大幅に減らし閉ループシステムの設計を簡素化できます。また、高レベルの集積も実現しており、ボードのスペースが重視される高密度アプリケーションに最適です。
TI AMC7924 24-Ch 12ビット対応アナログモニターとコントローラは、24個の専用ADC入力および6本の柔軟性に富んだ入力/出力（FlexIO）ピンを搭載しており、ADCへの追加のアナログ入力またはGPIOとして設定できます。デバイスへの通信を実現する4-Wire、SPI互換インターフェイスです。
AMC7924プラットフォームは、高度集積および広い動作温度範囲を実現しているマルチチャネルRF通信システムのパワーアンプ（PA）のオール・イオン・ワン型バイアス制御回路として機能します。さらに、柔軟性に富んだDAC出力範囲と内蔵シーケンシング機能によって、バイアス接続コントローラとしてさまざまなトランジスタに使用できます。AMC7832の機能セットは、汎用目的の監視/制御システムでも同様に有用です。
特徴
- 24単調12ビットDAC
- –10V～0V、5V～0V、0V～5V、0V～10Vのプログラム可能範囲
- 大電流の駆動機能
- 自動範囲検出器
- 24入力、12ビットSAR ADC
- 250kSPSの高サンプルレート
- 0V～5Vおよび0V～2.5Vの入力範囲
- プログラマブル範囲外アラーム
- ADCとGPIOを設定できるFlexIOピン6本
- 内蔵シーケンシング機能
- 内部2.5Vリファレンス
- 内部温度センサ
- 最大±2.5°C以内の精度
- 0.0625°C分解能
- 4-Wire、SPI互換インターフェイス
- 1.65V～5.5Vでの動作
- –40°C～+125°Cに指定されている温度範囲
- –40°C～+150°C動作温度範囲
アプリケーション
- アクティブアンテナシステムmMIMO（AAS）
- Macroリモート無線装置 (RRU)
- レーダー
- データアクイジション（DAQ）

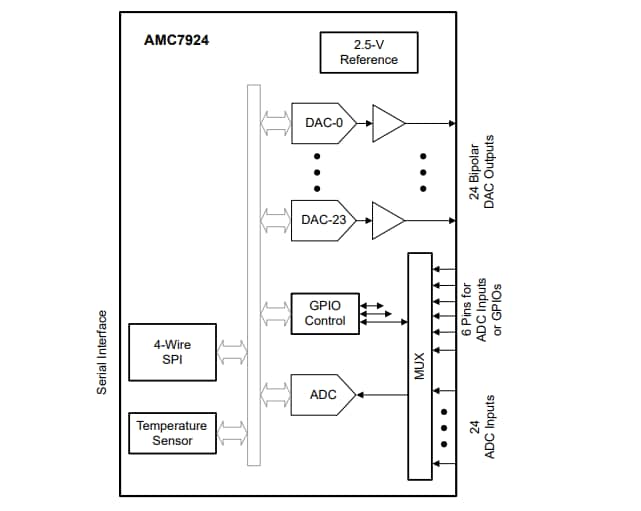

簡略図
公開: 2022-03-31
| 更新済み: 2022-10-13
