Texas Instruments AWR2E44PEVM評価モジュール

テキサス・インスツルメンツ (Texas Instruments) AWR2E44PEVM 評価モジュールは、AWR2E4xP ミリ波センシングデバイス向けの使いやすいソリューションを提供し、DCA1000 EVM(別売)に直接接続できます。TI AWR2E44PEVMキットには、オンチップC66x DSP、Arm® Cortex®-R5Fコントローラ、およびハードウェアアクセラレータ(HWA 2.1)向けのソフトウェア開発を開始するために必要なすべてのものが含まれています。

さらに、プログラミングとデバッグ用のオンボードエミュレーション、オンボードCANおよびイーサネットインターフェイス、複数のボタンとLEDを備えており、シンプルなユーザーインターフェイスの迅速な統合を可能にします。

特徴

  • SPEED社製 3D導波管アンテナ(4受信 - 4送信チャンネル)
  • オンボード64ビット QSPIフラッシュプログラミング用シリアルポート付きXDS110ベースJTAGエミュレーション
  • FT4232Hを使用して端子にアクセスするためのUART - USBデバッグポート
  • TRACEおよびCSI2をサポートする外部JTAG/エミュレータインターフェイス用60ピン高密度(HD)コネクタ
  • デバッグ、SPI、I2C、LVDS用60ピン高密度(HD)コネクタ
  • キャプチャしたデータをネットワーク経由でホストPCにストリーミングするためのRJ45イーサネットコネクタ
  • キャプチャしたデータをネットワーク経由で車載ホストにストリーミングするためのMATEnetイーサネットインターフェイス
  • ボードに給電するための5V/12V電源ジャック

アプリケーション

  • コーナーレーダー
  • フロントおよびリアレーダー
  • レーンチェンジアシスト
  • 死角検知
  • 自動緊急ブレーキ
  • 適応走行制御
  • クロストラフィックアラート

キット内容

  • AWR2E44PEVM
  • 3D導波管アンテナ
  • Micro USBケーブル
  • イーサネットケーブル
  • PCBを垂直に配置するための取り付けブラケット、ネジ、スペーサ、ナット

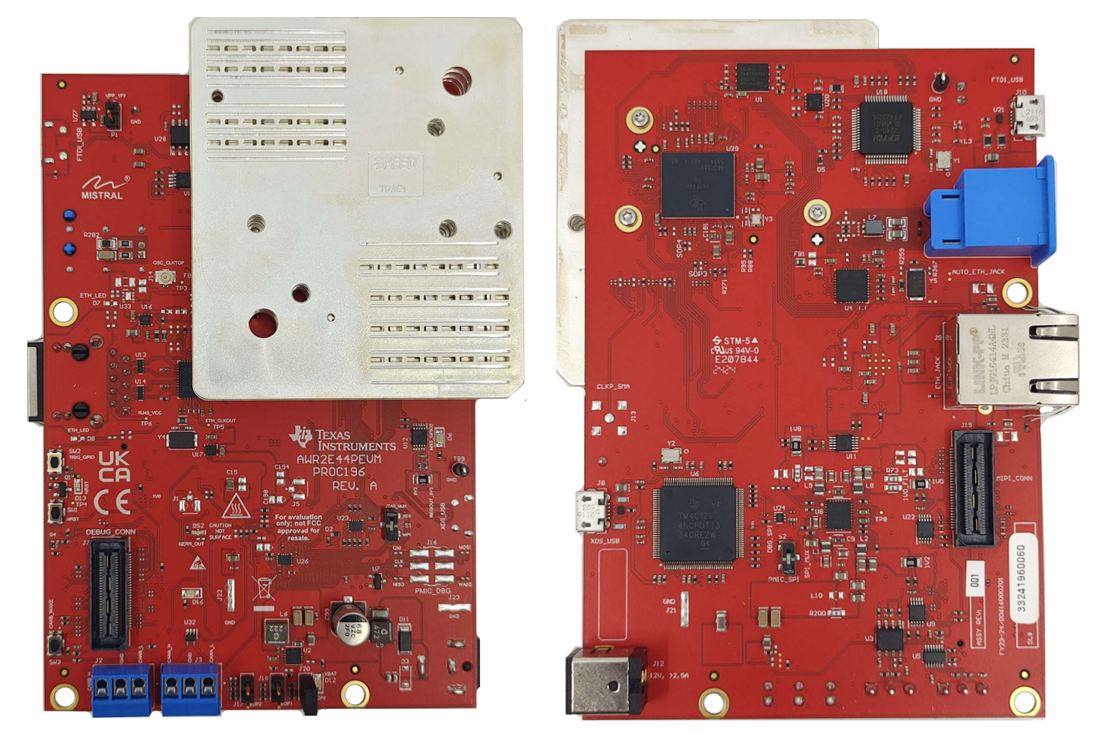

レイアウト

Texas Instruments AWR2E44PEVM評価モジュール
公開: 2025-08-22 | 更新済み: 2025-09-09
