Texas Instruments BQ25176KEVM評価モジュール

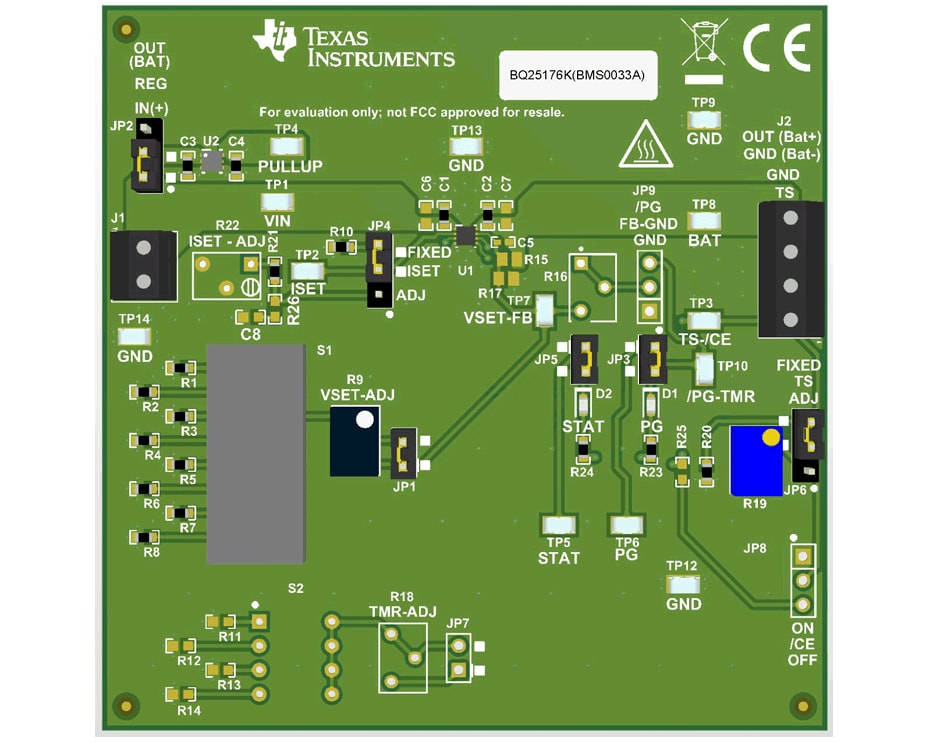

Texas Instruments BQ25176KEVM 評価基板 は、BQ25176K ICの動作の実証に適しており、この評価基板を動作させるために必要なBQ25176K IC、LDO TPS7B8133とサポート回路を搭載しています。BQ25176KEVMに電力を供給し、1セルバッテリを充電するには、外部5V電源が必要です。スイッチS1を使用して、充電電圧V_REGを7つの値に設定できます。充電電流は、R22 (I_SET) 値によって60mA～750mAに設定されます。400mAの固定値はJP4で選択します。
