Texas Instruments 評価モジュール
Texas Instruments BQ2572xEVM評価モジュールは、SMBusまたはI2C制御NVDC-1バックブースト充電器で、3.5V～26Vの入力電圧範囲が備わっています。BQ25720EVMおよびBQ25723EVM評価モジュールには、1～4セルのプログラマブル出力および64mA～8.128Aの充電出力電流範囲があります。この評価モジュールにはEV2400インターフェイスデバイスは含まれておらず、BQ25720EVMおよびBQ25723EVMを評価するために別途ご注文いただく必要があります。
特徴
- ホスト制御NVDC 1S-4Sバッテリ昇降圧型充電器（3.5V〜26V入力）、1V〜19.2V充電出力、3V〜24V OTG出力
- USB 2.0、USB 3.0、USB 3.1（USB Type-C™）、USBパワーデリバリー(PD)プラットフォームに対応
- 高電流、高効率のための5mΩ電流センスをサポート
- IEC-CISPR 32 EMI仕様に適合するTIの特許取得済スイッチング周波数ディザリングパターン
- 99%の効率性を達成しているTIの特許取得済パススルー・モード（PTM）
関連製品
Texas Instruments bq25723 I2Cバックブースト・バッテリ充電コントローラ
1～4セルバッテリを充電するための同期NVDCバックブースト・バッテリ充電コントローラです。

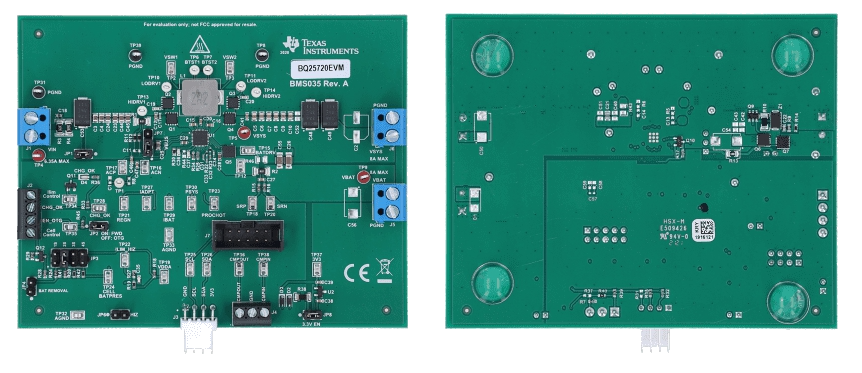

フロントとバックのレイアウト
EV2400接続
テストセットアップ
公開: 2021-07-14
| 更新済み: 2022-03-11
