Texas Instruments BQ25883EVM評価モジュール
Texas Instruments BQ25883EVM評価モジュールは、BQ25883の性能評価を目的としたプラットフォームです。BQ25883は、高度に統合された2Aブースト出力、1.5MHzスイッチモード・バッテリ充電管理で、ダイナミック電力経路管理が備わっており、2sリチウムイオンおよびリチウムポリマ電池を対象としています。
BQ25883EVM評価モジュールは、I2C制御の2sバッテリNVDC充電器の評価を目的とした完全充電器モジュールで、QFNパッケージに収められています。電力経路管理を使用すると、バッテリあるいは過放電バッテリなしでのインスタントオン作動が実現します。BQ25883EVMには、オンボード試験ポイント、センスレジスタ、ジャンパが搭載されており高効率、高精度の電圧、電流安定化の測定を促進します。
特徴
- 高効率2A、1.5MHz統合電界効果トランジスタ（FET）、スイッチモードを簡単に評価
- オンボード試験ポイント、センスレジスタ、ジャンパにより、高効率、高精度の電圧、および電流安定化の測定を促進
- USBソースに接続し、D+/D-機能を使用してデフォルトの入力電流制限を設定する通信用オンボードUSB入力アダプタ
- 電力経路管理を使用すると、バッテリあるいは過放電バッテリなしでのインスタントオン作動が実現

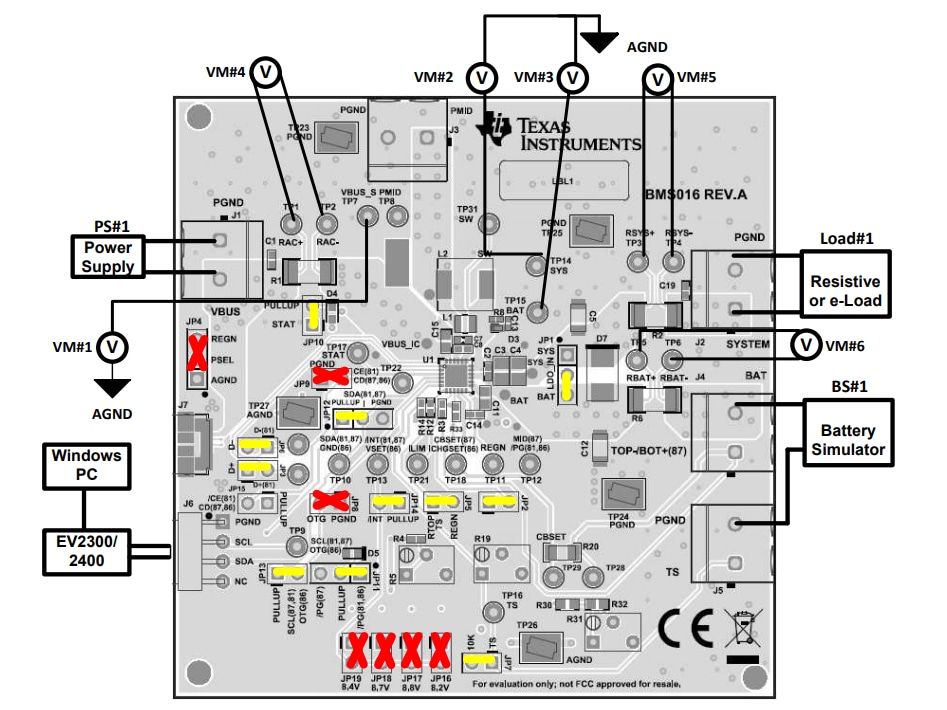

充電モードの試験セットアップ
関連製品
Texas Instruments BQ25883スイッチモード・バッテリ充電管理
高度に統合されており、2Aブースト、1.5MHzスイッチモード、ダイナミック電力経路管理が備わっています。
公開: 2019-05-15
| 更新済み: 2023-09-11
