Texas Instruments bq76942EVM評価モジュール（EVM）

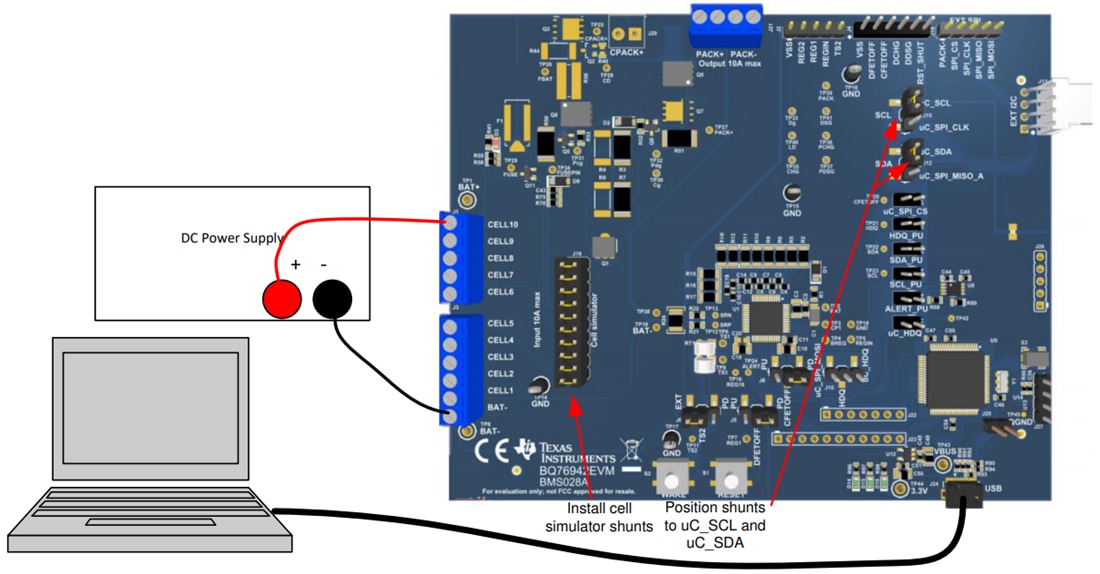

Texas Instruments bq76942EVM評価モジュール（EVM）は、bq76942 3セル～10セルリチウムイオンバッテリモニタ集積回路を対象とした完全評価システムです。評価モジュールは、bq76942モニタ機能の評価に使用されるbq76942回路モジュールで構成されています。回路モジュールには、Texas Instruments bq76942集積回路（IC）1個、センス抵抗器、サーミスタ、パワーFET、および他のすべてのオンボード部品が含まれています。モジュールには、10シリーズ・セル・リチウムイオンまたはリチウムポリマバッテリパックでの過充電、過放電、短絡、過電流放電、過熱、温度不足からセルを保護する上で必要なすべてのアイテムが含まれています。回路モジュールは、バッテリ内のセルの間で直接接続、あるいは電源と同梱のセルシミュレータ抵抗器に接続できます。評価モジュールには、オンボード・インターフェイスまたは互換性のある外付けインターフェイス・ボードとMicrosoft® Windows® ベースのPCグラフィカルユーザーインターフェイス（GUI）ソフトウェアが装備されています。このソフトウェアを使用するとユーザーは、デバイスレジスタの表示、電圧、電流、温度の精度評価、キャリブレーションの実行、保護限界の調整、FET制御出力の有効化を実現できます。
