Texas Instruments CDC6CEVM 評価モジュール
Texas Instruments CDC6CEVM評価モジュールは、CDC6C低消費電力LVCMOS の BAW発振器の動作を評価するように構成されています。TI CDC6EVMは、コンプライアンステスト、性能評価、初期システムプロトタイピング用の柔軟性に富んだクロックソースとなります。オンボードエッジローンチSMAポートは、CDC6Cの構成可能クロック出力へのアクセスを供給し、市販の同軸ケーブル、アダプタ、またはバラン（別売り）を使用してテスト機器およびリファレンスボードとインターフェイス接続できます。
特徴
- DLE/DLN（3.2mm×2.5mm）、DLF（2.5mm×2.0mm）、DLX/DLR（2.0mm×1.6mm）、DLY（1.6mm×1.2mm）の4つの標準低電圧CMOS発振器パッケージ用のフットプリントを含みます。
- 標準供給電圧(1.8V、2.5V、3.3V)を生成するオンボード電圧レギュレータ
- USBのみを使用して給電可能、外部電源用オプション
アプリケーション
- 医療用使い捨て製品
- ケーブル識別
- 資産トラッカ
- エネルギーインフラ
- コネクテッド周辺機器とプリンタ
- 偽造ハードウェア検出
仕様
- 1MHz ~ 200MHzの標準周波数に対応
- 10年の経年を含むすべての要因を含む±50ppm合計周波数安定性
- 25MHzで標準5.7mAの低電力消費
- Fout = 10MHz向け1ps RMSジッタの低ジッタ
- -40°C ~ +105°Cの動作温度範囲
必要な機器
- DC電源またはUSB電源
- オシロスコープ
- 信号解析器（オプション）
関連のある発振器
Texas Instruments CDC6C/CDC6C-Q1 LVCMOS出力のBAW発振器
マイクロ共振器技術がパッケージに直接統合されているため、低ジッタのクロック回路を実現可能。
接続図

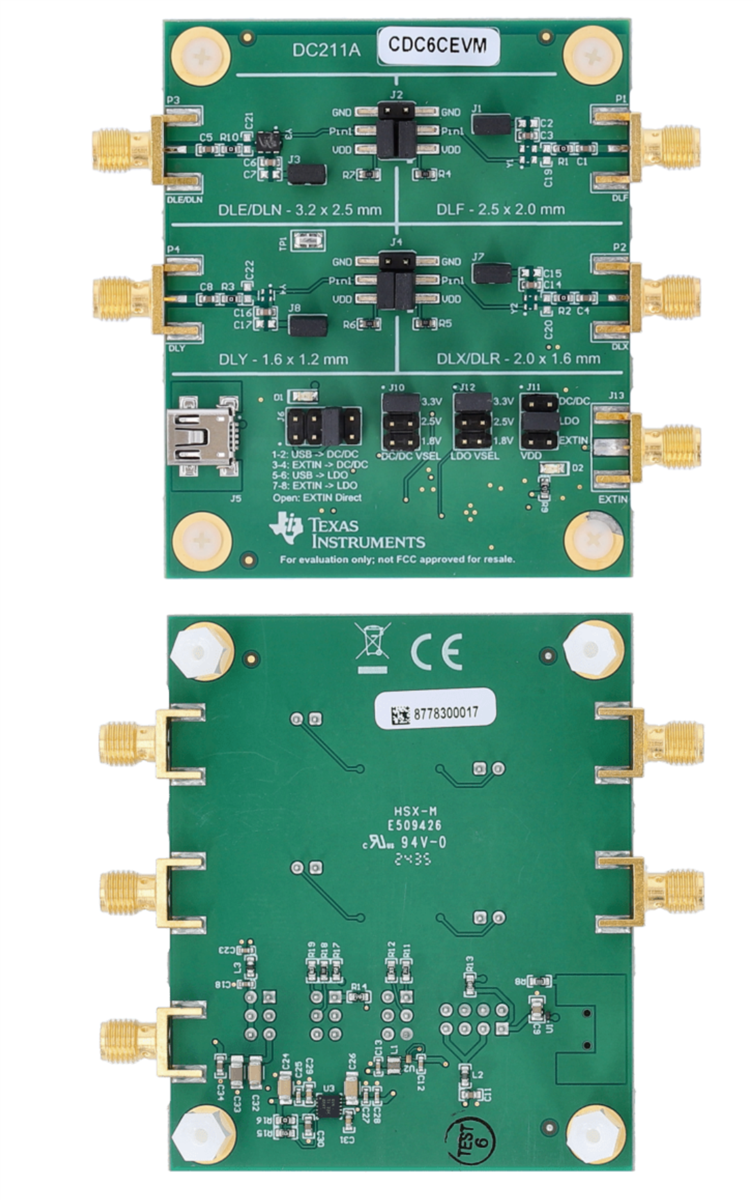

レイアウト
公開: 2025-02-03
| 更新済み: 2025-02-07
