Texas Instruments CDCDB803 8出力クロックバッファ(PCIe® Gen 1 - 5用)

Texas Instruments CDCDB803は、PCIe® Gen 1からGen 5までのための8出力クロックバッファであり、DB800ZL規格に準拠しています。このクロックバッファは、PCIe Gen 1-5、QuickPath 相互接続(QPI)、UPI、SAS、およびSATAインタフェイスのためにリファレンスクロックを配信するために設計されています。SMBusインターフェイスと8つの出力イネーブルピンにより、すべての8つの出力を個別に構成および制御できます。

TI CDCDB803はDB800ZL派生バッファで、DB800ZL仕様でのシステム・パラメータに適合または超過しており、 DB2000Q仕様でのパラメータにも適合または超過しています。

CDCDB803クロックバッファは、6mm × 6mm、48ピンVQFNパッケージに格納されています。

特徴

  • 8つのLP-HCSL出力(集積85Ω(デフォルト)または100Ω差動出力端子をプログラミング可能)
  • 8個のハードウェア出力イネーブル(OE#)制御
  • PCIe Gen5フィルタ後の付加位相ジッタ最大25fs RMS未満
  • DB2000Qフィルタ後の付加位相ジッタ最大38fs RMS未満
  • PCIe Gen 4およびGen 5の共通クロック(CC)および個別リファレンス(IR)アーキテクチャをサポート
    • 拡散スペクトラム互換
  • 出力と出力のスキュー:50ps未満
  • 入力対出力遅延:3ns未満
  • フェイルセーフ入力
  • プログラマブル出力スルーレート制御
  • 9の選択可能なSMBusアドレス
  • 3.3VコアおよびIO電源電圧
  • ハードウェア制御されている低消費電力モード(PD#)
  • 最大72mAの電流消費
  • 6mm × 6mm、48ピンVQFNパッケージ

アプリケーション

  • マイクロサーバーとタワーサーバー
  • ストレージエリアネットワーク、ホストバスアダプタカード
  • ネットワーク・アタッチト・ストレージ
  • ハードウエアアクセラレータ
  • ラックサーバー

システム図

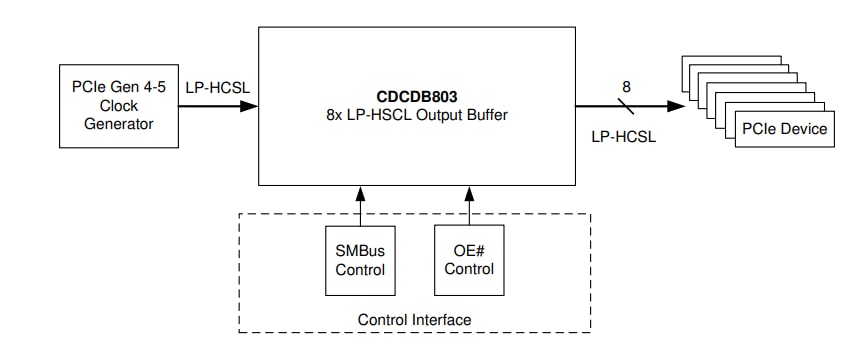

アプリケーション回路図 - Texas Instruments CDCDB803 8出力クロックバッファ(PCIe® Gen 1 - 5用)

機能ブロック図

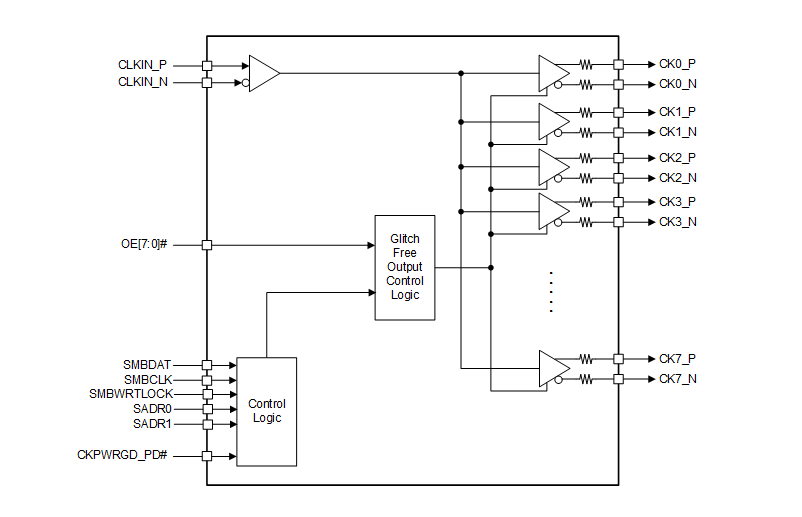

ブロック図 - Texas Instruments CDCDB803 8出力クロックバッファ(PCIe® Gen 1 - 5用)
公開: 2021-10-08 | 更新済み: 2023-12-18
