Texas Instruments DEM-OPA-RGV-EVM評価モジュール
Texas Instruments DEM-OPA-RGV-EVM評価モジュールは、VQFN（RGV）パッケージに収められ、デュアル、広帯域オペレーショナルアンプの広範な評価を促進します。DEM-OPA-RGV-EVM評価モジュールは、高速性能仕様および電力線通信（PLC）ならびに伝送ラインドライバに準じて設計されています。
TI DEM-OPA-RGV-EVM評価モジュールを使用すると、ラボ機器を使用した50ΩSMAコネクタを利用した高速デュアルアンプについて、迅速で効率的なラボテストが可能になります。このデバイスは、さまざまなゲインと単電源または分割電源動作を目的として簡単に構成できます。DEM-OPA-RGV-EVMの2つのチャンネルは、個々のアンプとして、あるいは差動出力ドライバへの差動入力として構成できます。さらに、このデバイスは、50Ωシングルエンド出力として出力での適切なレジスタでトランスを使用できます。
特徴
- 単電源またはスプリット電源動作用に構成可能
- 反転および非反転構成のための構成可能なゲインとフィードバックネットワーク
- シングルエンドまたは差動入力と出力をサポート
- 標準の50Ω入出力インピーダンスラボ機器への簡単な接続を目的に設計
- 寄生効果を低減する高速最適化レイアウト

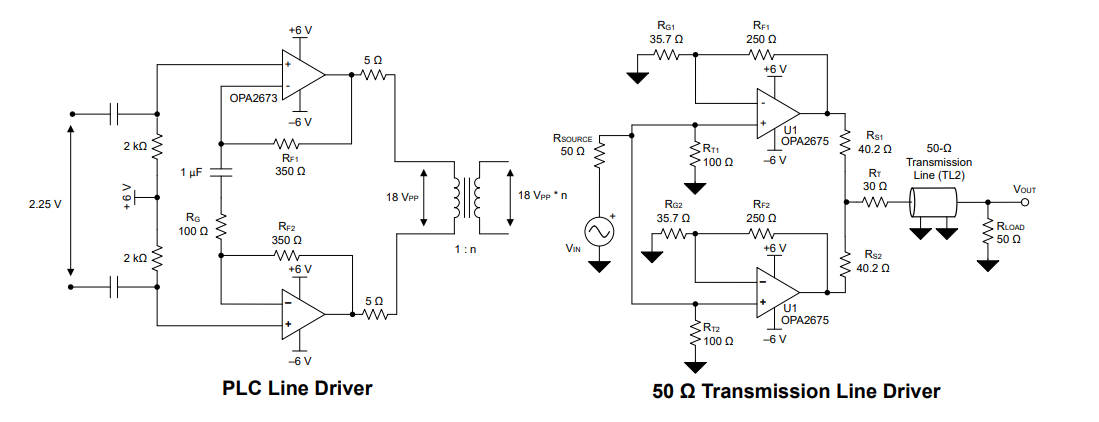

代表的なアプリケーション

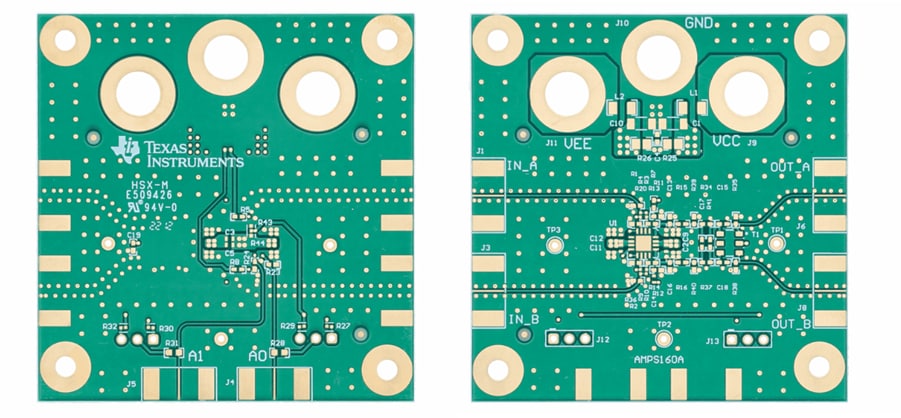

PCBレイアウト
関連製品
Texas Instruments OPA2675電流帰還アンプ
4.5V～13Vの電源範囲で動作します。
