Texas Instruments DLPC6401 DLP®デジタルコントローラ

Texas Instruments DLPC6401 DLP®デジタルコントローラ

DLP2010（0.45WXGA）チップセットの一部であるTexas Instruments DLPC6401 DLP®デジタルコントローラは、DLP2010デジタルマイクロミラーデバイス（DMD）の信頼性の高い動作に対応しています。DLPC6401コントローラは、システムエレクトロニクスとDMDの間で利便性の高い多機能インターフェースを実現しており、小型フォームファクタと高解像度HDディスプレイが可能です。

TI DLP®デバイスの詳細
特徴
  • 30ビット入力ピクセルインターフェースを実現
    • YUV、YCrCb、またはRGBデータフォーマット
    • 1カラーあたり8、9、または10ビット
    • 最大150MHzのピクセルクロックに対応
  • シングルチャンネルLVDSベースのフラットパネルディスプレイ（FPD）リンク互換入力インターフェースを提供
    • 90MHzの有効画素クロックレートまでのソースに対応
    • 8、9、10 YUV、YCrCb、またはRGBフォーマット入力対応の、4つの復調されたピクセルマップモード
  • 45～120Hzのフレームレートに対応
  • ダイヤモンド0.45 WXGAに完全対応
  • 高速度、ダブルデータレート（DDR）のデジタルマイクロミラーデバイス（DMD）インターフェース
  • 149.33MHz ARM926™マイクロプロセッサ
  • マイクロプロセッサ周辺機器
    • プログラマブルパルス幅変調（PWM）とキャプチャタイマ
    • 2つのI2Cポート
    • 2つのUARTポート（デバッグ専用）
    • 32KBの内部RAM
    • 専用LED PWMジェネレータ
  • 画像処理
    • スタンダード、ワイド、ブラックボーダー用の自動ロック
    • 1Dキーストーン補正
    • プログラマブルガンマ補正

  • オンスクリーンディスプレイ（OSD）
  • スプラッシュ画面表示に対応
  • 統合型クロック生成回路
    • シングル32MHz水晶で動作
    • 統合型スペクトラム拡散クロッキング
  • 統合型64Mbフレームメモリが、外部高速メモリの必要性を排除
  • 外部メモリ対応: マイクロプロセッサとPWMシーケンス用のパラレルフラッシュ
  • システム制御
    • DMD電力およびリセットドライバ制御
    • DMD水平/垂直イメージフリップ
  • JTAGバウンダリスキャンテスト対応
  • 419ピンプラスチックボールグリッドアレイパッケージ

アプリケーション
  • バッテリ駆動のモバイルアクセサリHDプロジェクタ
  • バッテリ駆動のスマートHDアクセサリ
  • スクリーンレスディスプレイ - インタラクティブディスプレイ
  • モバイルシネマ
  • ゲーミングディスプレイ

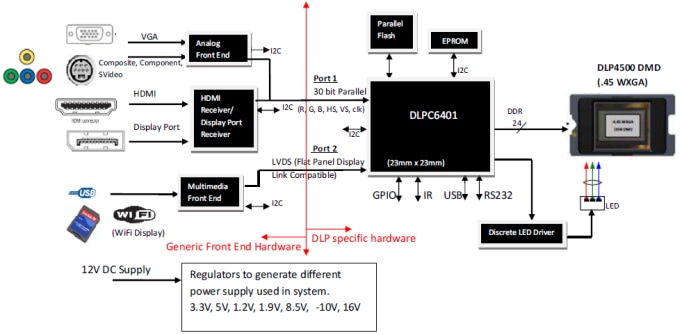

典型的なアプリケーション図
典型的なアプリケーション図
