Texas Instruments DLPLCR55EVM 評価モジュール
Texas Instruments DLPLCR55EVM評価モジュールは、2本のLVDS入力に対応する0.55インチのDMDを搭載したDLP5500を採用しています。1024 x 768個のマイクロミラーを実装しており、そのピッチは10.8µmです。DLPLCR55EVMとDLPLCRC900EVMを組み合わせると、最大5,000Hzのレートで、1ビット パターンの高精度ピクセル制御を実現できます。TI DLPLCR55EVMは、最高解像度のDMDと高度なパターン制御を必要とする設計者に最適です。
特徴
- 420nm～700nmの波長、1ビット・パターン、最大 5,000Hzのレートをサポート
- DLP5500 DMDに備わった1024 x 768ミラー（10.8µmピッチ）
- 取り付けに便利な穴付きDMDボード
- ベンチトップ上のDMDの柔軟性に富んだ位置決めのための12" フレックスケーブル1本
アプリケーション
- 構造化照明アプリケーション
- 工場オートメーションと3Dマシンビジョン
- インライン自動光学3D検査
- ロボット3Dビジョン
- オフライン3D計測
- 3Dスキャナ
- 3D識別とバイオメトリクス
- 3D印刷と付加製造
- 医療および生命科学
- 高速画像処理とディスプレイ
キット内容
- DLPLCR55EVM評価モジュール
- Flexケーブル

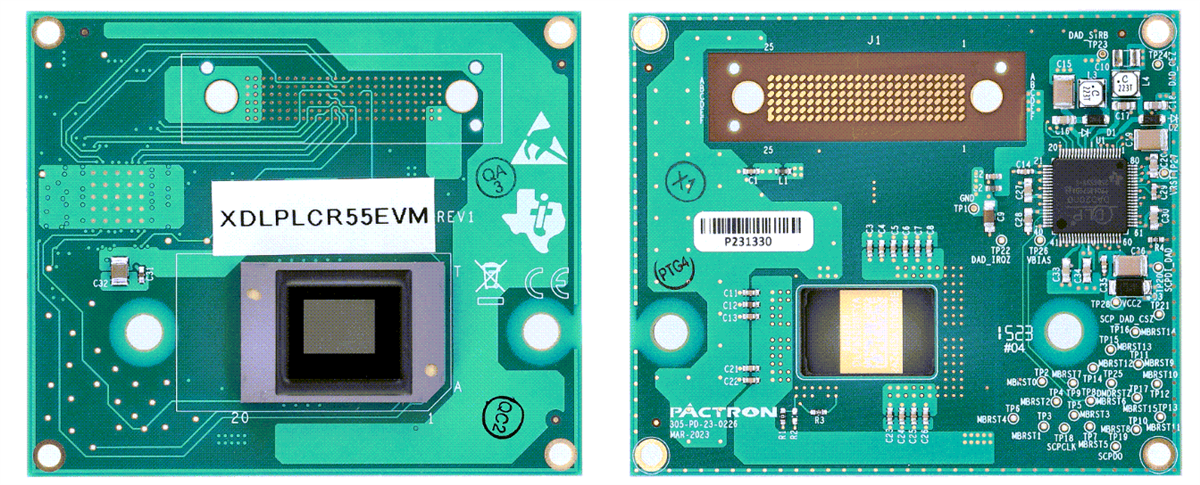

レイアウト
