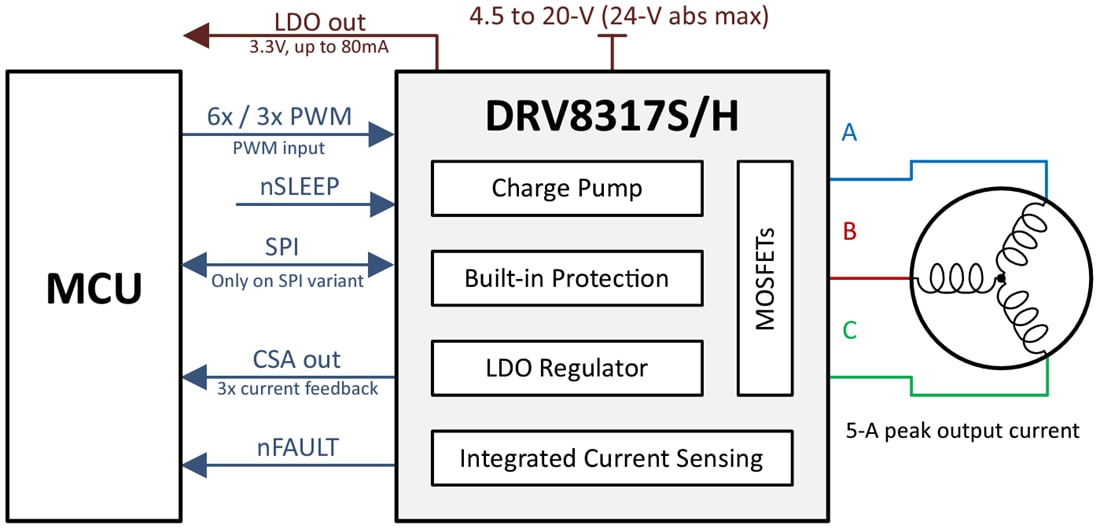

Texas Instruments DRV8317 3相モータドライバ

Texas Instruments DRV8317は、構成可能な6xまたは3x PWM制御スキームを実現しており、センサ付きまたはセンサレス・フィールド指向制御（FOC）、正弦波制御、または外付けマイクロコントローラを使用した台形制御の実装に使用できます。DRV8317は、最大200kHzのPWM周波数を駆動する能力があります。Texas Instruments DRV8317は、SPI（DRV8317S）またはピン（DRV8317H）のいずれかから高度に構成できます。PWMモード、スルーレート、電流センス・ゲインは、構成可能な機能の一部です。

供給低電圧ロックアウト（UVLO）、過電圧保護（OVP）、低電圧（CPUV）の充電ポンプをはじめとする複数の保護機能がデバイスに統合されています。また、デバイス、モータ、システムを障害事象から保護するためにDRV8317に統合された過電流保護（OCP）、過温度警告（OTW）、温度過昇シャットダウン（OTS）機能もあります。故障状態は、nFAULTピンによって示されます。
