Texas Instruments DRV8376EVM 評価モジュール
Texas Instruments DRV8376EVM評価モジュールには、三相モータドライバアプリケーションを対象とした統合ICが備わっています。このデバイスには、シングルチップパワーステージ設計が装備されており、ユーザーは4.5V～65VのブラシレスDCモータを駆動できます。
TMS320F280049C マイクロコントローラベースのボードには、TI DRV8376のハードウェアが実装されており、3相ブラシレスDCモータを回転させるために不可欠な信号をDRV8376に送信するリファレンスソフトウェアを備えています。
GUIコンポーザーソフトウェアを使用すると、設定のプログラミング、モータの回転、障害状態の監視が可能になります。
特徴
- 動作電圧：4.5V～65V（最大70V abs）
- ピーク高出力電流能力：4.5A
- AVDD 、およびGVDD レギュレータ
- 電源と障害LED
- 三相低圧側電流測定用の統合CSA
- C2000（LAUNCHXL-F280049C）センサ付き台形ファームウェアのご用意あり
アプリケーション
- ブラシレスDC（BLDC）モーターモジュール
- HVACモーター
- オフィス自動化マシン
- ファクトリーオートメーションとロボット工学
- ワイヤレスアンテナモータ
- ATM（現金自動預払機）
- ドローン
キット内容
- DRV8376EVM
- EVMに関する事項を読む
関連モータドライバ
Texas Instruments DRV8376 3相統合FETモータードライバ
このデバイスは、4.5V ～65VブラシレスDCモータの駆動を目的としたゲートドライブと電力段を実現しています。
キット
Texas Instruments LAUNCHXL-F280049C LaunchPad開発キット
低コストの評価/開発ツールで、Piccolo F28004xシリーズ（InstaSPIN-FOCを含む）を対象としています。
レイアウト

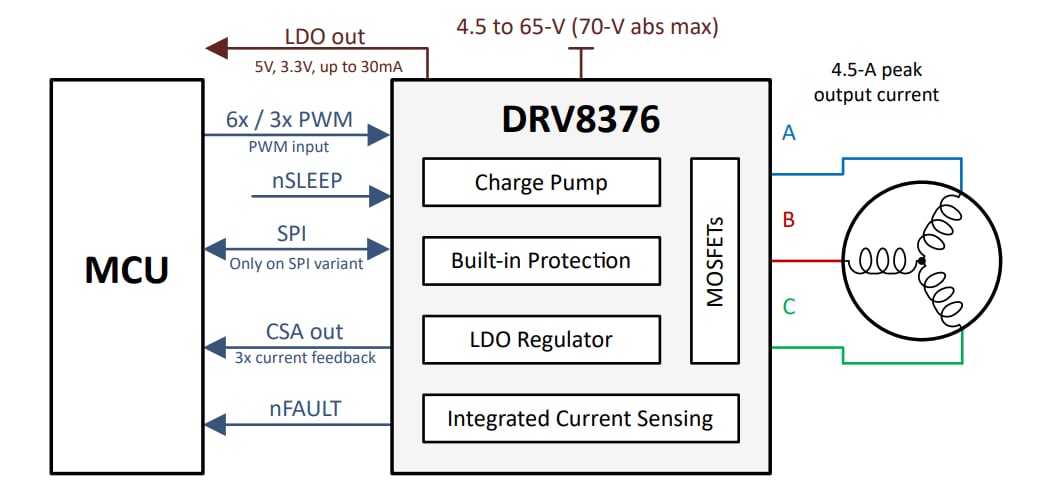

簡略図
主要なハードウェアブロック
DRV8376EVM LaunchXL-F280049C接続
LEDインジケータ
