Texas Instruments DRV8411デュアルHブリッジモータ・ドライバ
Texas Instruments DRV8411デュアルHブリッジ・モータ・ドライバは、DCブラシ・モータ1個または2個、ステッパ・モータ1個、複数のソレノイド、あるいは他の誘導性負荷を制御します。トリプル充電ポンプによって最低1.65Vまでで動作し、1.8V供給レールと低バッテリ状態に適用できます。すべてのコンデンサを内蔵したチャージ・ポンプにより、100%デューティ・サイクル動作が可能です。入力と出力を並列に接続すると、半分の RDS(ON)で大電流ブラシDCモーターを駆動できます。
TI DRV8411モータドライバは、内部基準電圧をxISENピンの電圧と比較で機能する電流レギュレーション（機能）を実装しています。xISENピンの電圧は、外付け検出抵抗器を通るモーター電流に比例します。電流制限を実装することで、モーター起動時とストール状態中の大電流を大幅に低減できます。低消費電力スリープモードは、大半の内部回路をシャットダウンすることで極めて小さい自己消費電流ドローを達成しています。
内部保護機能には、低電圧、過電流、温度過昇があります。DRV8411は、ピン-to-ピン、スケーラブルRDS(ON)オプションがあるデバイスのファミリの一部で、最小限の設計変更でさまざまな負荷をサポートできます。
特徴
- デュアルHブリッジ・モータ・ドライバ、can駆動-
- バイポーラ・ステッパ・モータ1個
- ブラシ付きDCモーター1個または2個
- ソレノイドとその他の誘導負荷
- HS + LS = 400mΩ（標準、25°C）低ON抵抗
- 1.65V～11Vの広い電源電圧範囲
- -とのピン対ピン互換性あり
- DRV8833 ブリッジあたり360mΩ
- DRV8833C ブリッジあたり1735mΩ
- DRV8847 ブリッジあたり1000mΩ
- DRV8410 ブリッジあたり800mΩ
- DRV8411A ブリッジあたり400mΩ
- 4Aピーク高出力電流機能
- PWM制御インターフェイス
- 1.8V、3.3V、5Vのロジック入力電圧をサポート
- 統合電流安定化
- 低消費電力スリープモード
- VVM = 5V、TJ = 25°Cの場合に≤40nA
- 小型パッケージとフットプリント
- 16ピンのHTSSOP（PowerPAD™、5.0mm x 4.4mm）
- 16ピンのWQFN（PowerPAD™、3.0mm x 3.0mm）
- 集積保護機能
- VM低電圧誤動作防止（UVLO）
- 自動再試行の過電流保護（OCP）
- サーマルシャットダウン（TSD）
- 障害通知ピン（nFAULT）
アプリケーション
- バッテリ駆動玩具
- POSプリンタ
- 映像防犯カメラ
- オフィス自動化マシン
- ゲーム用機械
- ロボット工学
- 電子スマートロック
- 汎用ソレノイド負荷

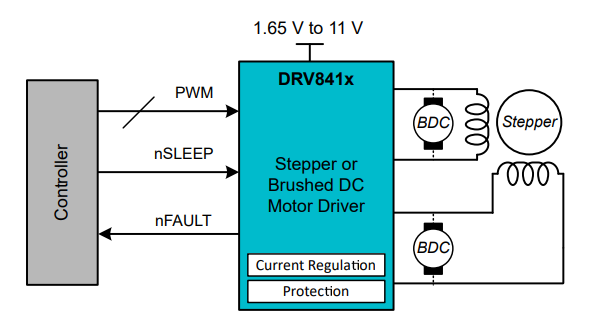

簡略図
ブロック図
関連製品
Texas Instruments DRV8411AデュアルHブリッジモータ・ドライバ
デバイスは、1つまたは2つのDCブラシモータ、1つのステッパモーター、ソレノイド、またはその他の誘導負荷を駆動できます。
関連評価モジュール
Texas Instruments DRV8411EVM評価モジュール
DRV8411デュアルHブリッジドライバの評価を促進します。
