Texas Instruments DRV8434A/DRV8434A-Q1ステッパドライバ
Texas Instruments DRV8434A/DRV8434A-Q1ステッパドライバは、2つのNチャンネルパワーMOSFET Hブリッジドライバ、マイクロステッピングインデクサ、統合電流センシングと完全に統合されています。DRV8434A/DRV8434A-Q1は、フルスケール出力電流最大2.5Aを駆動できます（PCB 熱設計に依存）。DRV8434A/DRV8434A-Q1 電流センス内蔵ステッパドライバは、産業用およびコンシューマー用アプリケーション向けに設計されています。Texas Instruments DRV8434A-Q1デバイスは、AEC-Q100自動車アプリケーション向けに認定されています。
特徴
- PWMマイクロステッピングステッピングモータドライバ
- シンプルなSTEP/DIRインターフェイス
- 最大1/256のマイクロステッピング指標
- 電流センス機能性を搭載
- センス抵抗不要
- フルスケール電流精度：±4%
- スマートチューン・リップル制御減衰
- GPIOピンを使用したストール検出
- 動作電圧範囲：4.5～48V
- 低RDS（ON） 特性：330mΩ HS + LS（24V、25°C時）
- 大電流容量：1.8Arms 、フルスケール2.5A
- 1.8V、3.3V、5.0Vロジック入力に対応
- 低消費電流のスリープモード（2μA）
- 低EMIのための拡散スペクトラム・クロッキング
- 小型パッケージとフットプリント
- 保護機能
- VM低電圧誤動作防止（UVLO）
- チャージポンプ低電圧（CPUV）
- 過電流保護（OCP）
- センサレスストール検出
- オープン負荷検出（OL）
- 熱シャットダウン（OTSD）
- 故障状態出力（nFAULT）
アプリケーション
- プリンタとスキャナ
- ATMと現金現金処理機
- 繊維機械
- ステージ照明機器
- オフィス／ホームオートメーション
- ファクトリオートメーションとロボット工学
- 医療用アプリケーション
- 3Dプリンタ
データシート

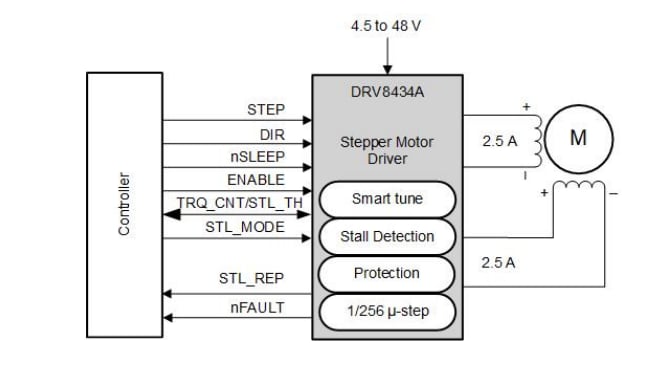

簡略図
関連のある開発ツール
Texas Instruments DRV8434AEVM評価モジュール
バイポーラステッパモータ―を対象としたDRV8434A集積モータードライバソリューションの動作の評価に使用します。
公開: 2020-12-28
| 更新済み: 2025-05-09
