TI DRV8935ドライバは単電源で動作し、4.5V~33Vの広い入力供給範囲をサポートしています。DRV8935は、1チャンネルあたり最大2.5Aまでのピークまたは1.75A RMS出力電流(PCB設計に依存)を供給します。多数の内部回路をシャットダウンすることで、低い零入力電流ドローを達成するために、低消費電力のスリープモードが提供されています。
デバイスの保護機能には、低電圧ロックアウト、各FETでの過電流保護、短絡保護、温度過昇があります。故障状態は、nFAULTピンによって示されます。
特徴
- クワッド・ハーフブリッジドライバ
- 最大4つのソレノイド負荷、2個のDCモーター、1個のステッパモーター、または他の負荷を駆動可能
- 統合電流センシングと安定化
- 4.5V~33V動作供給電圧範囲
- 低RDS(ON): 24V、25°Cで330mΩHS + LS
- 24V、25°Cでの最大駆動電流2.5A
- とのピン対ピン互換性あり
- 33V、900mΩ HS + LS DRV8932
- 48V、330mΩ HS + LS DRV8955
- 小型パッケージとフットプリント
- 1.8V、3.3V、5.0Vのロジック入力電圧をサポート
- 構成可能なオフタイムPWMチョッピング
- 7、16、24、または32µs
- 低消費電流のスリープモード(2μA)
- 低電磁干渉(EMI)のための拡散スペクトラム・クロッキング
- 保護機能
- VM低電圧誤動作防止(UVLO)
- チャージポンプ低電圧(CPUV)
- 過電流保護(OCP)
- 熱シャットダウン(OTSD)
- 故障状態出力(nFAULT)
アプリケーション
- 冷蔵庫ダンパとICEメーカ
- 繊維機械
- オフィス/ホームオートメーション
- ファクトリオートメーションとロボット工学
- 洗濯機、乾燥機、食器洗浄機
- ゲーム用機械
- 汎用ソレノイド負荷

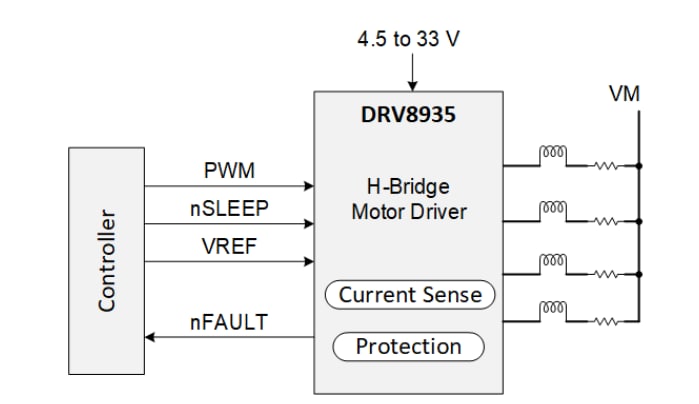

簡略図
公開: 2021-02-03
| 更新済み: 2022-03-11
