Texas Instruments DS320PR810-SMP-EVMリドライバ評価モジュール
Texas Instruments DS320PR810-SMP-EVMリドライバ評価モジュール（EVM）は、0～3のリドライバチャネルをSMPコネクタにルーティングするDS320PR810リニアリドライバ1個が特徴です。DS320PR810-SMP-EVM評価モジュールは、Texas Instruments DS320PR810オクタルチャネルPCI-Express 5.0リニアリドライバのシグナルコンディショニング機能の評価を目的とした完全な高帯域幅プラットフォームです。評価ボードは、SMPコネクタインターフェイスを介して試験装置に直接インターフェイスで接続する高速作動信号の電気試験と性能評価に使用できます。
特徴
- 高速信号チャネル0-3でのSMPコネクタ・インターフェイス
- リンクトレーニングとPCIeチャンネル拡張のシームレスなサポートを目的としたリニアイコライゼーション
- 16GHzで最大24dBのCTLEブースト
- GPIOまたはI2Cを介したプログラマブルデバイス構成
- –40°C～85°C工業温度範囲
- 5.5mm × 10mm、64ピン、リードレスWQFN 0.4mmピッチパッケージに収められたフロースルーレイアウト
アプリケーション
- PCI Express Gen-1, 2, 3, 4, 5
- 最大32Gbpsの高速インターフェイス
- エンタープライズ・サーバ・マザーボード、ワークステーション
- 企業向けストレージ
- エンタープライズ・アドインカード、エンドポイント

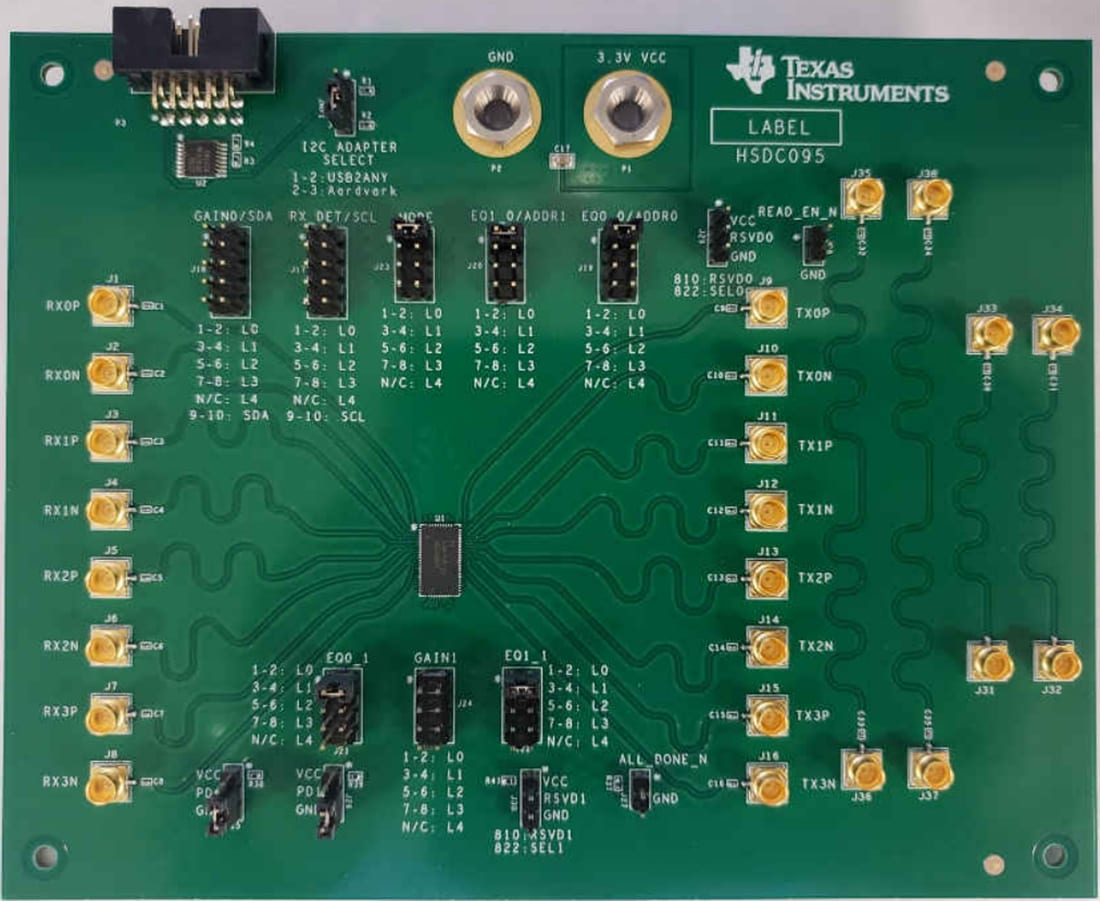

ボードレイアウト
関連製品
Texas Instruments DS320PR810 8チャネル・リニア・リドライバ
最大32GbpsのPCIe 5.0、CXL 2.0、UPI 2.0に対応するように設計されたリニア・リピータまたはリドライバです。
Texas Instruments DS320PR822 8チャンネル・リニアリドライバ
このデバイスは、4つの2x2クロスポイントmux機能を実現しています。
関連開発ツール
Texas Instruments DS320-SLIMSAS-EVM評価モジュール
PCI-Express® 5.0の1本のx16を2本のx8 SlimSAS（SFF-8654）に変換するアダプタです。
Texas Instruments DS320PR810-RSC-EVMリドライバ評価モジュール
PCIe Gen-5 x16バスの送信距離を拡張できるDS320PR810リニアドライバが特徴です。
