Texas Instruments ESD321 1チャンネル30kV ESD保護ダイオード
Texas Instruments ESD321 1チャンネル30kV ESD保護ダイオードは、低動的抵抗および低制限電圧が特徴の単方向です。このデバイスは、0402業界標準パッケージに収められており、工業用温度範囲が備わっています。ESD321は、最大±30kVまでのESDストライキを放散するように定格されています。これは、IEC 61000-4-2国際規格に適合しています。システム・レベルの保護は、超低ダイナミック抵抗（0.13Ω）および極めて低いクランプ電圧（16A TLPで6.8V）が備わっている過渡現象に対して保証されています。ESD321は、0.9pF I/Oという低容量のUSB 2.0およびイーサネット10/100/1000 Mbpsといったインターフェイスの保護に適しています。
特徴
- IEC 61000-4-2レベル4 ESD保護
- ±30kV接触放電
- ±30kV空中放電
- IEC 61000-4-4 EFT保護
- 80A（5/50ns）
- IEC 61000-4-5サージ保護
- 6A (8/20µs)
- DC破壊電圧: 4.5V（最小）
- 低洩れ電流: 0.1nA（typ）
- 超低制限ESD電圧
- 16A TLPで6.8V（I/O対GND）
- RDYN: 0.13Ω (I/O対GND)
- 工業温度範囲: –40°C～+125°C
- I/O容量: 0.9pF（typ）
- 業界標準0402パッケージ（DFN1006P2）
アプリケーション
- 最終製品
- ウェアラブル
- 産業用およびサービス用ロボット
- ラップトップとデスクトップ
- 携帯とタブレット
- セットトップボックス
- DVRおよびNVR
- TVとモニタ
- EPOS（電子販売時点管理端末）
- インターフェイス
- USB 2.0/1.1
- GPIO
- イーサネット10/100/1000Mbps
- プッシュボタン
- オーディオ

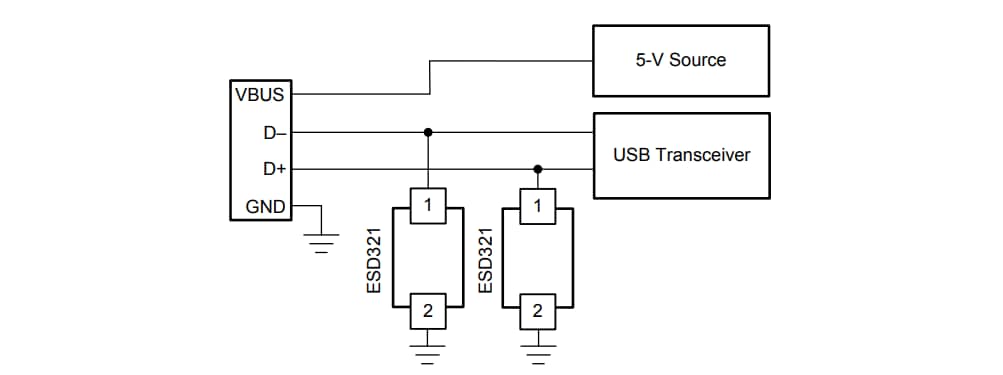

ブロック図
公開: 2018-09-21
| 更新済み: 2023-05-01
