Texas Instruments FPC202デュアル・ポート・コントローラ
Texas Instruments FPC202デュアル・ポート・コントローラには、SFP、QSFP、Mini-SAS HDその他のような一般的なポートの種類を対象とした低速信号アグリゲータである拡張I/Oが備わっています。FPC202は、2つのポート全体ですべての低速制御とI2C信号を収集します。また、ホスト（I2CまたはSPI）への使いやすい単一の管理インターフェイスを実現しています。一部のFPC202コントローラは、ホストに対する1つの一般的な制御インターフェイスを備えた極数のアプリケーションで使用することができます。FPC202は、ルーティングを簡素化するために、PCBの底面に設置できるように設計されています。
FPC202には、合計4台のLEDドライバ、汎用I/O 12、下流I2Cバス2台が各ポートに備わっています。I/Oの拡張セットによって、さらなる部品とシステム内の機能の制御が可能になります。汎用出力を使用して、1ポート当たり4個以上が必要な場合に追加のLEDを駆動できます。このLEDドライバには、プログラマブル点滅および調光などの有益な機能があります。このデバイスは、各モジュールのユーザ指定レジスタからデータをプリフェッチできます。これによって、高速I2C（最大1MHz）またはSPI（最大10MHz）インターフェイスからにホストにアクセスしてデータを簡単に読み取ることができるようになります。モジュールを連続的にポーリングする必要性は、クリティカルな場合はいつでも、ユーザによる設定が可能なイベントが制御されているポートに関連付けられる、ホストに対する割込でトリガするデバイスによって排除されています。
特徴
- 制御信号管理、および2つのポート全体でのI2C集約をサポート
- LEDドライバ4個、1ポートあたり汎用I/O 12個
- 汎用出力を使用して1ポートあたり4個以上のLEDを駆動可能
- カスタマイズ可能な割り込みイベント
- 複数のFPC202が組み合わされており、単一のホストインターフェイスを介して合計28のポートを制御
- ディスクリートI2Cマルチプレクサ、LEDドライバ、高ピン数FPGA/CPLD制御装置の必要性を排除
- ポートに近いすべての低速制御信号を扱うことで、PCBルーティングの複雑さを低減
- 選択可能なI2C（最大1MHz）またはSPI（最大10MHz）ホスト制御インターフェイス
- モジュールからの重要なユーザ指定データの自動プリフェッチ
- ブロードキャスト・モードによって、FPC202コントローラを使用してすべてのポートに同時に書込可能
- プログラマブル点滅および調光を始めとする、ポートステータス表示用の高度LED機能
- 個別のホスト側I/O電圧: 1.8V〜3.3V
- ポートの下のPCB底面に配置できる小型のQFNパッケージ
アプリケーション
- ToR /集約/コアスイッチとルータ
- ワイヤレスインフラストラクチャ・ベースバンドユニットとリモート無線ユニット
- ネットワーク・インターフェイス・カード（NIC）およびホスト・バス・アダプタ（HBA）
- ストレージカードとストレージラック
- SFP、QSFP、QSFP-DD、OSFP、Mini-SAS HDポート管理

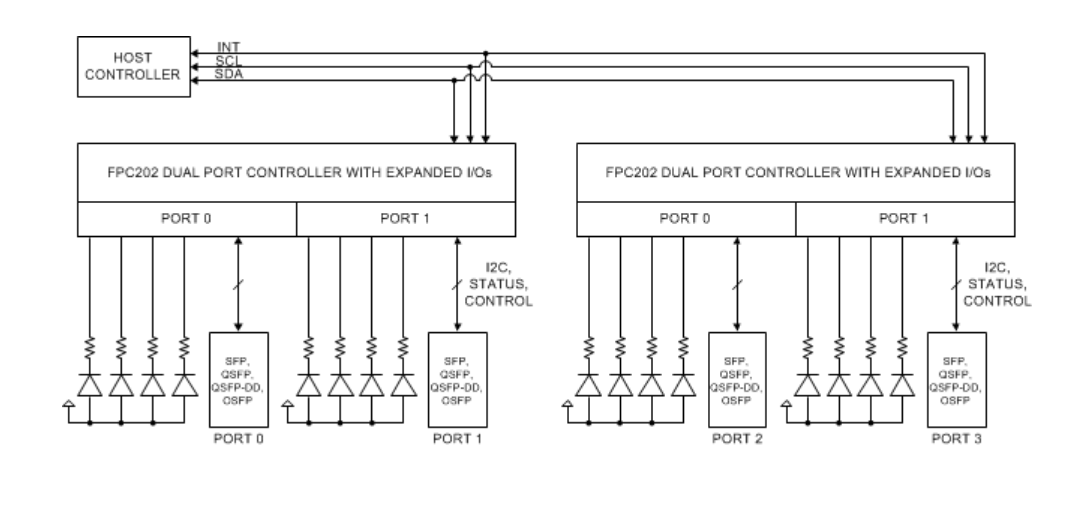

ブロック図
公開: 2018-11-15
