Texas Instruments INA293/INA293-Q1電流センスアンプ
Texas Instruments INA293/INA293-Q1高精度電流センス・アンプは、シャント抵抗の電圧降下を –4V～110Vまで測定します。 負のコモンモード電圧は地下での動作を可能にし、ハーフブリッジ・アプリケーションにおける再循環電流の正確な測定に対応します。低いオフセット電圧、小さなゲイン誤差、高いDC CMRRを兼ね備えているため、高精度の電流測定が可能です。INA293/INA293-Q1は、1.3MHzの高帯域幅と85dBのAC CMRR (50kHz時) により、高速アプリケーション (例：高速過電流保護) にも適しています。Texas Instruments INA293-Q1は、車載アプリケーションのAEC-Q100認定済みです。
特徴
- 広い同相電圧範囲
- 動作電圧: −4V～+110V
- 耐電圧: −20V～+120V
- 非常に優れたCMRR
- 160dB DC-CMRR
- 50kHzで85dB AC-CMRR
- 精度
- ゲイン
- ゲインエラー: ±0.15%（最大）
- ゲインドリフト: ±10ppm/°C（最大）
- オフセット
- オフセット電圧: ±15µV（最高）
- オフセットドリフト: ±0.05µV/°C（標準）
- ゲイン
- 利用可能なゲイン
- INA293A1、INA293B1 : 20V/V
- INA293A2、INA293B2 : 50V/V
- INA293A3、INA293B3 : 100V/V
- INA293A4、INA293B4 : 200V/V
- INA293A5、INA293B5 : 500V/V
- 1.3MHz高帯域
- 2.5V/µsスルーレート
- 1.5mA自己消費電流
アプリケーション
- アクティブアンテナシステムmMIMO（AAS）
- Macroリモート無線装置 (RRU)
- 48Vラックサーバー
- 48V商用のネットワークおよびサーバー電源（PSU）
- 48Vバッテリ管理システム（BMS）
データシート

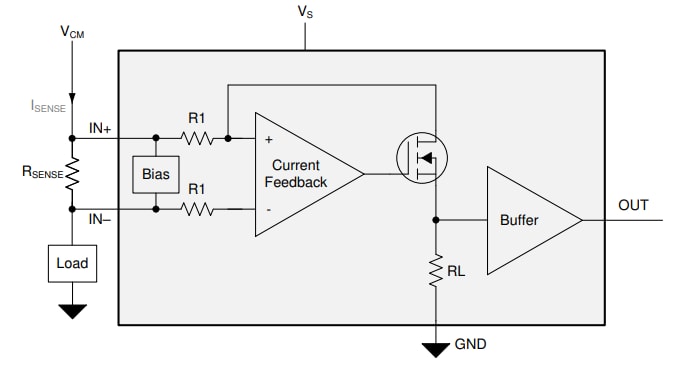

機能ブロック図
関連のある開発ツール
Texas Instruments INA293EVM評価モジュール
ユーザーによる切断が可能な概略的に同一のボード10台が搭載されている小型モジュールです。
公開: 2020-01-21
| 更新済み: 2024-05-10
