Texas Instruments INA4290EVMアンプ評価モジュール (EVM)

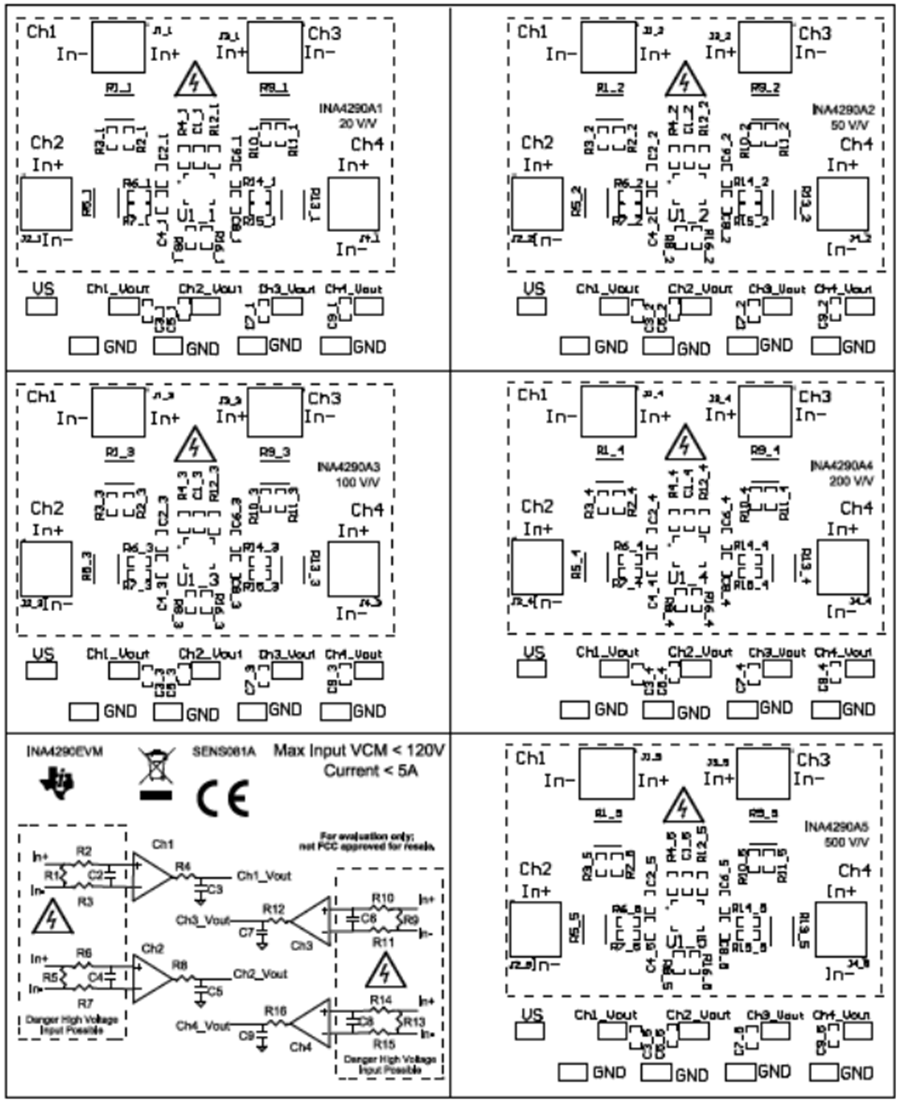

Texas Instruments INA4290EVM評価モジュール（EVM）は、さまざまな構成においてINA4290電圧出力・電流シャントモニタの性能を評価するように設計されています。INA4290は、電圧出力、ハイサイドクワッドチャンネル電流センスアンプで、QFN（16）パッケージに収められています。INA4290には、選択されたゲインオプションに応じて、20 V/V～500 V/Vの範囲のゲインがあります。INA4290EVMは、INA4290の基本的な機能評価を実現しています。固定具の配置は対象回路のモデル用ではなく、また電磁両立性（EMC）試験用でもありません。Texas Instruments INA4290EVMは、オプションのPCBが5枚搭載された1つのPCBで、エンジニアはこれを使用して5つのゲインオプション（1～5）をテストできます。各PCBカットアウトには、INA4290Anデバイス（Nが1、2、3、4、または5の場合）1つ、外部ハードウェア接続用テストポイントとソケット、オプションの回路をはんだ付けするパッドがあります。
