Texas Instruments INA630EVM評価モジュール
Texas Instruments INA630EVM 評価基板は、バナナ端子を使用して4.5V～36VのDC電源に容易に接続できる設計を採用しています。また、入力信号と出力信号の接続にもバナナ端子を採用しています。
TI INA630EVM 評価モジュールは、0805サイズのディスクリート抵抗器または RES11A 抵抗ネットワークを実装してゲインを設定します。配置にジャンパまたはバナナ端子接続を使用して電圧リファレンスを構成します。テスト・ポイント接続を活用して重要な信号を接続することも可能です。
特徴
- バナナ端子またはテストポイントに接続された入力、出力、電力
- 標準的な0805サイズの抵抗またはRES11Aネットワークを実装してゲインを設定
- オプションの入力フィルタと出力フィルタ
アプリケーション
- バッテリ・セルの形成とテスト機器
- 心電図（ECG）
- フラット・パネル・ディスプレイ (FPD) 向け、ショート・バー・パターン・ジェネレータ
- 重量スケール
キット内容
- INA630EVM評価モジュール
- EVMの免責事項を読む
- 帯電防止フォーム
含まれないもの：
• ゲイン設定用0805抵抗器
• 入出力および電源接続用ケーブル
• 電源、信号入力、出力測定用テスト機器

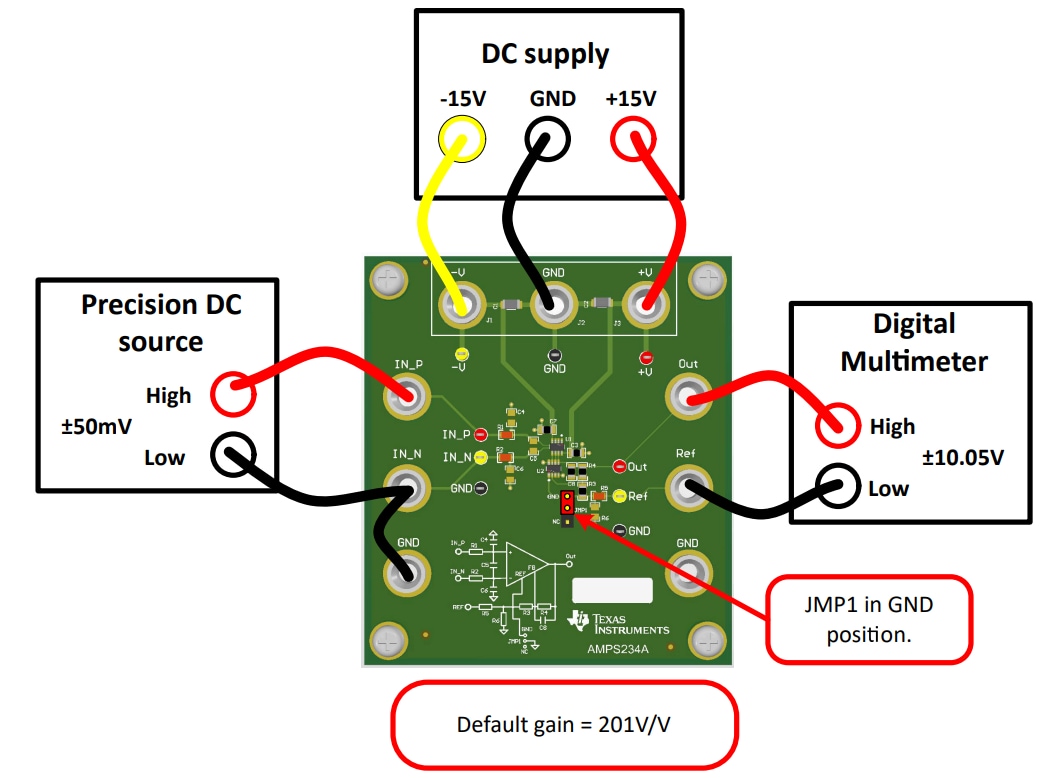

初期セットアップ

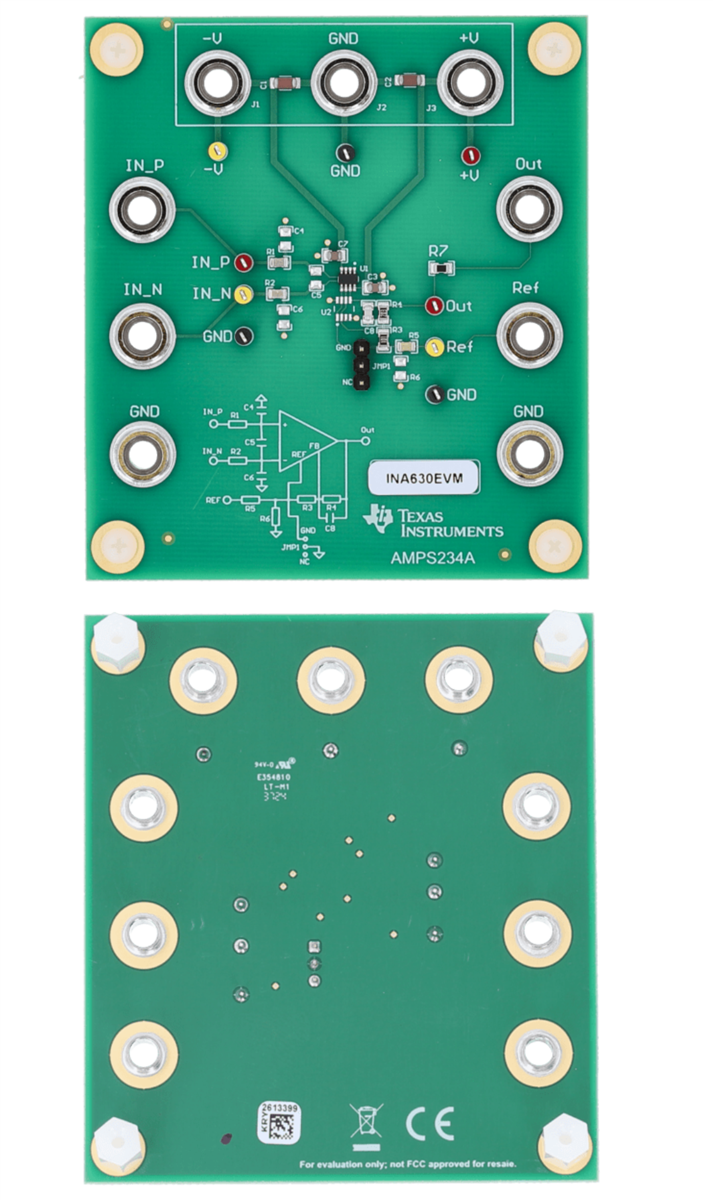

レイアウト
関連のある分圧器
Texas Instruments RES11A/RES11A-Q1薄膜抵抗器・分圧器
自動車デバイスは、幅広いアレイのシステム・ニーズを満たすよう、いくつかの公称比率で利用できます。
公開: 2025-05-28
| 更新済み: 2025-06-06
