Texas Instruments LM5158EVM-BSTコンバータ評価モジュール
Texas Instruments LM5158EVM-BSTコンバータ評価モジュール（EVM）には、LM5158ワイド入力電圧ブーストコンバータ（デュアルランダム・スペクトラム拡散ｗｐ搭載）の機能と性能が備わっています。Texas Instruments LM5158EVM-BSTのスタンダードの構成は、3V～9V（<6V入力からディレーティングされた負荷）の入力から1.2Aで12Vの安定化が図られた出力を実現するように設計されており、2.1MHzで切り替わります。
特徴
- 1%精度リファレンス電圧で12Vの厳しい安定化出力電圧
- フル負荷で > 92%の高変換効率
- 入力電圧範囲全体での一貫したサイクル毎のピークインダクタ電流制限
- 出力過電流保護のためのプログラマブル・ヒカップ・モード
- CSSを使用してユーザーが調整できるソフトスタート時間
- 出力電圧保護
- スイッチング周波数：2.1MHz
- 複数の構成の試験を実施するための複数のBIASピンとVCCピン接続
- VCCへのBIAS接続
- 外部電源で供給されるBIAS
- 出力電圧によって供給されるBIAS
- プルアップ・ソースを選択できる電源正常（PGOOD）インジケータ
- 外部クロック同期
- プログラマブル・デュアルランダム・スペクトラム拡散によるEMIの低減
必要な機器
- 電源
- 入力電圧源（VIN）は0V〜10Vで利用可能で、少なくとも10Aの電源が可能な可変電源である必要があります。
- マルチメータ
- 電圧計1
- VIN＋からVIN-に接続する入力電圧
- 電圧計2
- VOUT+からGNDに接続する出力電圧
- 電流計1
- 入力電流、10A（シャント抵抗を必要に応じて使用可）に対応する必要あり
- 電流計2
- 入力電流、2A（シャント抵抗を必要に応じて使用可）に対応する必要あり
- 電圧計1
- 電気的負荷
- 負荷は定抵抗（CR）または定電流（CC）に対応できる必要あり
- 12Vで2Aを安全に扱う必要あり
- オシロスコープ
- 20MHz帯域幅、ACカップリング
- 短い接地リードで出力コンデンサ全体で出力電圧リップルを直接測定
- ノイズが信号にカップリングされる可能性があるため、リード線が長くなるアース接続の使用は推奨されていません
- 他の波形を測定するには、必要に応じてオシロスコープを調整

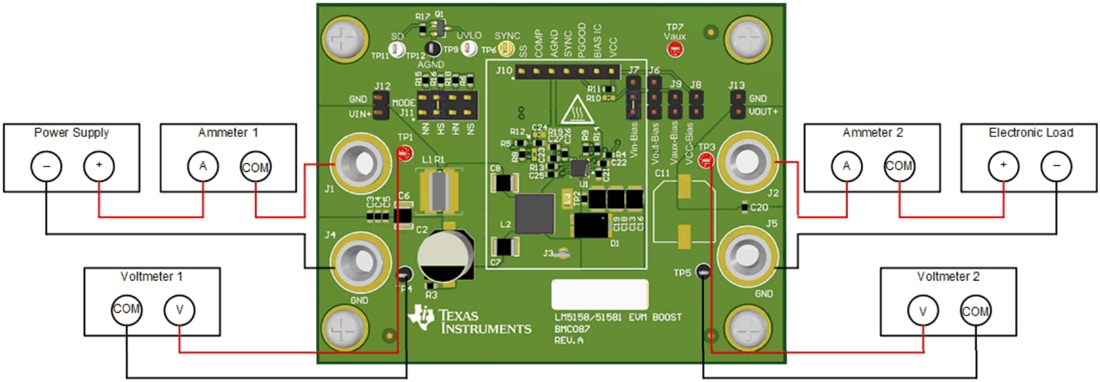

試験のセットアップ
