Texas Instruments LM5158EVM-FLYコンバータ評価モジュール
Texas Instruments LM5158EVM-FLYコンバータ評価モジュール（EVM）には、LM5158の機能と性能が備わっています。LM5158は、2.2MHzワイドVINブースト、フライバック、SEPICコンバータで、デュアルランダム・スペクトラム拡散が備わっています。この評価モジュールにはフライバック・コンバータとしてLM5158が採用されており、3相インバータ・ゲート・ドライバ・バイアス電源の一般的なアプリケーションを対象に、複数の出力電圧レールを生成できます。Texas Instruments LM5158EVM-FLYの標準構成は、8V～16Vの入力から250mAで10Vの安定化出力を実現するように設計されています。また、それぞれ75mA、75mA、150mAで3つの絶縁20Vレールを実現しています。スイッチング周波数は250kHzです。
特徴
- 厳しい安定化メイン出力電圧: VO1 = 10V ±1%
- 3つのクロス安定化絶縁出力電圧
- VO2 = 20V
- VO3 = 20V
- VO4 = 20V
- 8.5Wの総定格負荷
- VO1で250mA
- VO2で75mA
- VO3で75mA
- VO4で150mA
- ピーク効率: 90%以上
- オプションのヒカップモード過負荷保護
- スイッチング周波数: 250kHz
- 2層PCB、3.5インチ× 2.3インチ
必要な機器
- 電源
- 0V～16Vの可変供給および5A以上のソースに対応する入力電圧源を使用
- マルチメータ
- 電圧計1:非絶縁10Vメイン出力電圧VO1、TP18（+）からTP19（–）に接続
- 電圧計2:絶縁20V出力電圧VO2、TP3（+）からTP5（–）に接続
- 電圧計3:絶縁20V出力電圧VO3、TP6（+）からTP8（–）に接続
- 電圧計4:絶縁20V出力電圧VO4、TP12（+）からTP13（–）に接続
- 電圧計5:入力電圧VI、TP2（+）からTP7（–）に接続
- 電流計1: VO1メイン出力電流（1Aの通電が必須）
- 電流計2: VO2出力電流（0.5Aの通電が必須）
- 電流計3: VO3出力電流（0.5Aの通電が必須）
- 電流計4: VO4出力電流（0.5Aの通電が必須）
- 電流計5: 3Aに対処できる必要がある入力電流
- 負荷
- 電子負荷、純粋な抵抗負荷、または両方の組み合わせを4つの出力で使用可能
- 電子負荷は、各出力レールに使用可能
- 電子負荷は、定抵抗（CR）または定電流（CC）に対応
- 20Vで0.5Aを安全に扱う必要あり
- 抵抗性負荷も使用可能
- 最大電力に対応する各出力の最小抵抗を、以下で制限します。
- 負荷1: 40Ωまたは250mA
- 負荷2: 266.7Ωまたは75mA
- 負荷3: 266.7Ωまたは75mA
- 負荷4: 133.3Ωまたは150mA

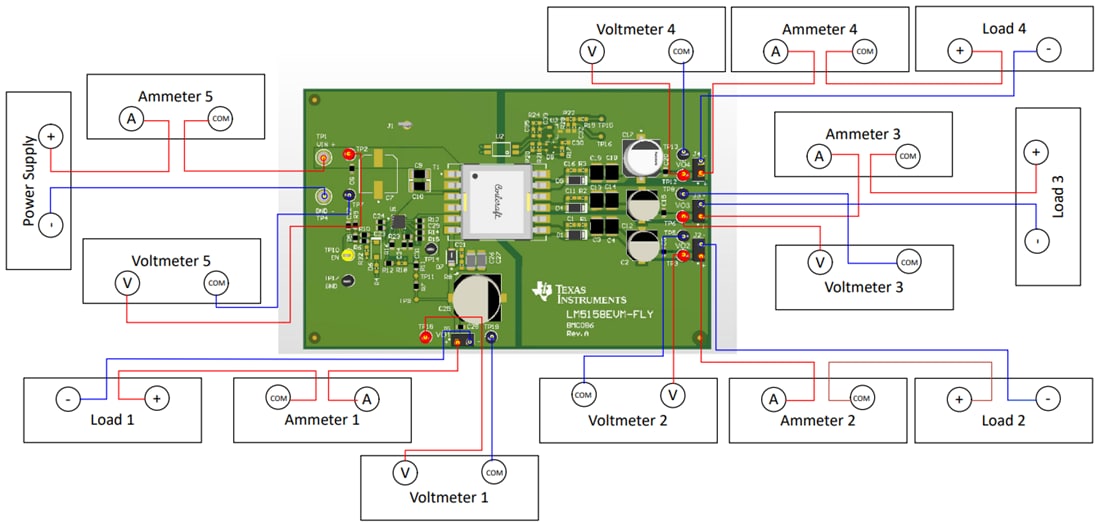

試験セットアップ
