Texas Instruments LM5169FEVM 評価モジュール
Texas Instruments LM5169FEVM評価モジュールにはLM5169FNGURが実装されており、750kHzのスイッチング周波数でトランスの一次側に300mA負荷を供給できる安定化が図られた10V出力を作成できます。トランスの二次側は、10Vの反射出力を供給し、最大300mAを供給します。TI LM5169FNGURは、統合パワーMOSFET、広い入力電圧範囲、過電流保護、高精度イネーブルが備わった同期降圧コンバータです。
特徴
- 20V〜115Vの広い入力電圧範囲
- 固定3msソフトスタート
- COTモード制御アーキテクチャ
- ピークおよびバレー電流制限保護
- FPWMモード（フライバック機能用）
- 小型ソリューションサイズ用WSONパッケージ
アプリケーション
- 通信 – ブリックパワーモジュール
- 産業用バッテリパック (≥10S)
- バッテリパック－電動バイク、電動スクーター、LEV
- 工場オートメーション - PLC
- モータードライブ- BLDC
- グリッドインフラ－ソーラー
関連降圧コンバータ
Texas Instruments LM516x/LM516x-Q1 同期整流降圧コンバータ
最小限の外部サージ抑制部品で広い入力電圧範囲のレギュレーションが可能。

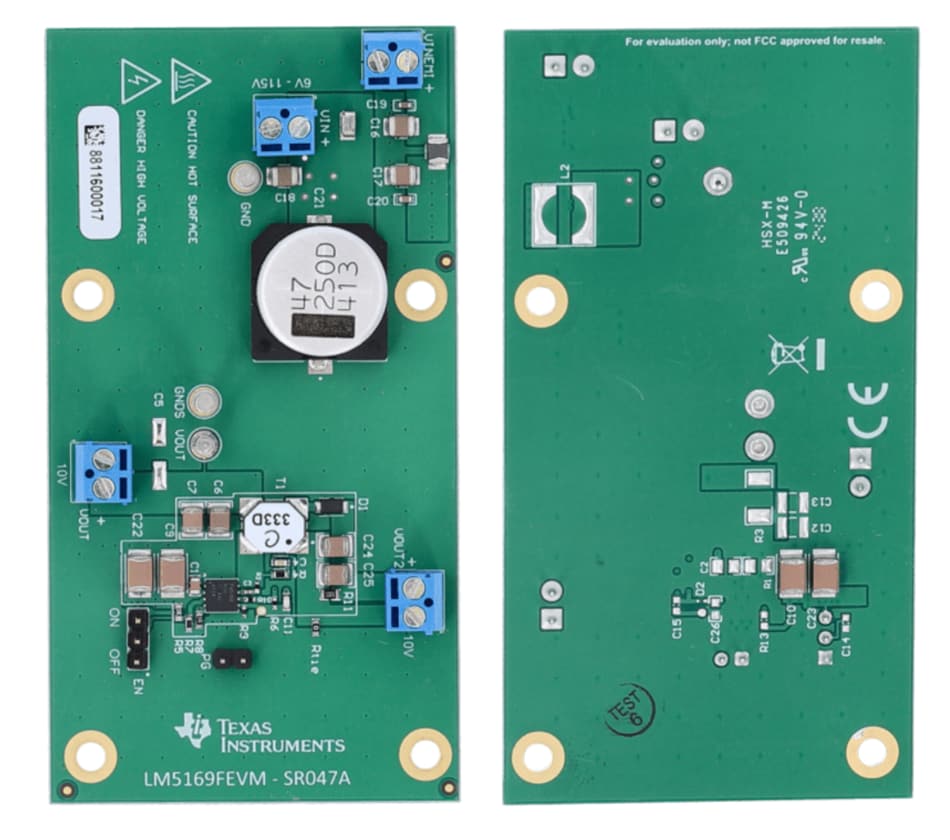

レイアウト
簡略図
テストセットアップ
