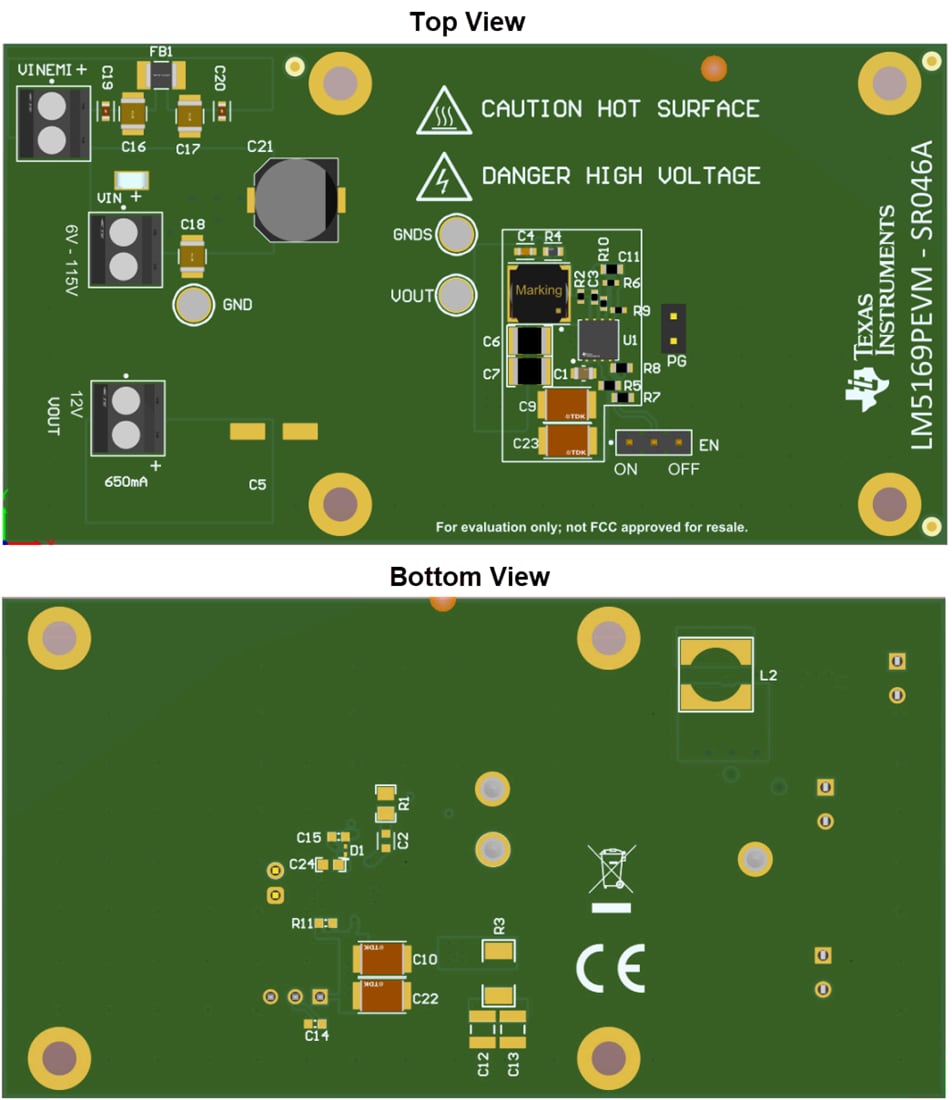

Texas Instruments LM5169PEVMコンバータ評価モジュール（EVM）

Texas Instruments LM5169PEVMコンバータ評価モジュール（EVM）は、同期整流を実施して小型フットプリントで高い変換効率性を実現する115V DC/DC降圧レギュレータであるLM5169Pを評価します。この評価モジュールは、20V～115Vの広い入力電圧範囲を受け入れ、500kHzのスイッチング周波数で動作し、12Vの安定化出力電圧で最大0.650Aを供給します。出力電圧は設定ポイントから1.5%以内の精度を達成しているほか、外付けの抵抗器デバイダを使用して調整することも可能です。Texas Instruments LM5169PEVMの設計は、広い入力電圧範囲、広いデューティサイクル範囲、ハイサイドとローサイドの各パワーMOSFET内蔵、高度な過電流保護、高精度イネーブルという特長のある LM5169PNGUR同期降圧コンバータを採用しています。
